Trong hệ thống điện dân dụng và công nghiệp, việc kết nối các sợi dây dẫn không đơn thuần chỉ là buộc chúng lại với nhau. Đó là một kỹ thuật quan trọng ảnh hưởng trực tiếp đến hiệu suất truyền tải điện, tuổi thọ thiết bị và trên hết là sự an toàn tính mạng của người sử dụng. Bài viết này, Aladin Electric sẽ cung cấp cho bạn cái nhìn toàn diện từ các nguyên tắc bảo hộ đến hướng dẫn chi tiết từng cách đấu dây điện chuẩn kỹ thuật.

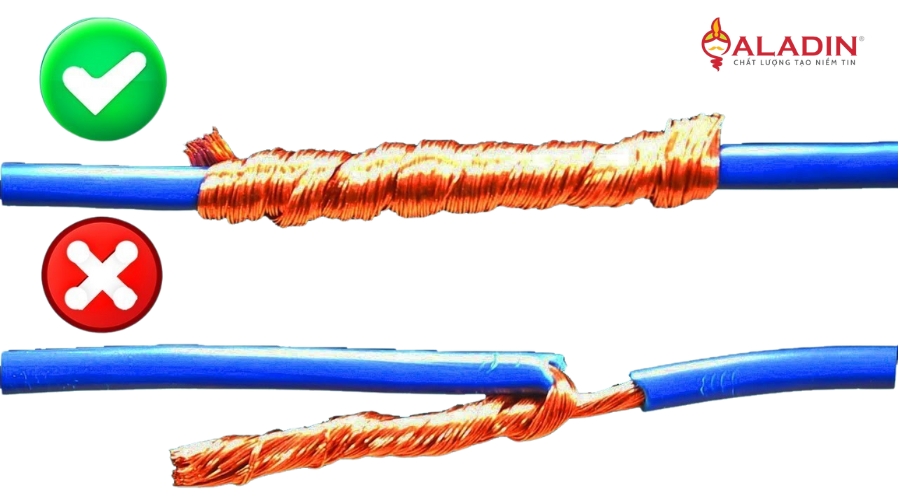

Tại sao việc đấu nối dây điện đúng kỹ thuật lại quan trọng?
Hệ thống dây điện được ví như “hệ tuần hoàn” của một công trình. Nếu một mối nối bị lỏng lẻo hoặc thực hiện sai cách, nó sẽ gây ra những hệ lụy nghiêm trọng:
- Nguy cơ hỏa hoạn: Mối nối không chặt tạo ra điện trở lớn tại điểm tiếp xúc. Theo định luật Joule-Lenz, nhiệt lượng tỏa ra sẽ tỷ lệ thuận với điện trở. Khi nhiệt độ tăng cao vượt ngưỡng chịu đựng của lớp cách điện, nó sẽ gây nóng chảy, chập cháy và dẫn đến hỏa hoạn.
- Sụt áp và tiêu tốn điện năng: Mối nối kém làm cản trở dòng điện, gây ra hiện tượng sụt áp, khiến các thiết bị đầu cuối như tủ lạnh, máy giặt không hoạt động đúng công suất hoặc nhanh hỏng.
- Rò rỉ điện: Nếu lớp băng keo cách điện không được quấn đúng cách, điện có thể rò rỉ ra vỏ thiết bị hoặc tường nhà, gây nguy hiểm cực độ khi con người chạm vào.
- Độ bền công trình: Một mối nối tốt có khả năng chịu được các tác động cơ học (kéo, rung lắc) và tác động môi trường (oxy hóa), giúp hệ thống hoạt động ổn định hàng chục năm.
Các nguyên tắc an toàn “sống còn” khi thực hiện cách đấu dây điện
Trước khi cầm kìm và dây điện lên, bạn tuyệt đối không được bỏ qua các nguyên tắc dưới đây:
Ngắt nguồn điện hoàn toàn
Đây là quy tắc số một. Hãy ngắt cầu dao tổng (Aptomat) và sử dụng bút thử điện để kiểm tra lại một lần nữa tại điểm định đấu nối. Đừng bao giờ chủ quan tin rằng mình đã tắt công tắc, vì đôi khi dây pha (dây nóng) vẫn còn hiện diện nếu thợ điện trước đó đấu sai cực.
Sử dụng đồ bảo hộ cá nhân
Dù là sửa chữa nhỏ tại nhà, việc đeo găng tay cách điện và đi giày cao su là cần thiết để tạo lớp ngăn cách với đất (tiếp địa), giảm thiểu rủi ro nếu chẳng may có dòng điện chạy qua.
Lựa chọn dây dẫn phù hợp công suất
Không thể dùng dây có tiết diện nhỏ cho các thiết bị công suất lớn như bếp từ hay điều hòa. Việc đấu nối “râu ông nọ chắp cằm bà kia” giữa dây to và dây quá nhỏ sẽ tạo ra điểm nghẽn nhiệt.
Đảm bảo môi trường khô ráo
Nước là dung môi dẫn điện tuyệt vời. Hãy đảm bảo tay bạn khô và khu vực thi công không bị ẩm ướt. Nếu phải đấu nối ngoài trời, cần sử dụng các hộp nối chống nước chuyên dụng (IP65, IP67).
Dụng cụ cần chuẩn bị trước khi thực hiện cách đấu dây điện
Để có một mối nối đẹp và bền như thợ chuyên nghiệp của Aladin Electric, bạn cần chuẩn bị bộ dụng cụ cơ bản sau:
- Kìm tuốt dây chuyên dụng: Giúp tách lớp vỏ nhựa mà không làm đứt hoặc xước lõi đồng bên trong.
- Kìm điện (kìm răng): Dùng để vặn, xoắn các lõi dây với nhau một cách chắc chắn.
- Dao nhỏ hoặc kéo: Hỗ trợ trong các trường hợp dây có lớp vỏ bảo vệ dày.
- Băng keo cách điện: Nên chọn loại chịu nhiệt, độ bám dính cao.
- Ống co nhiệt (tùy chọn): Thay thế hoặc bổ trợ cho băng keo, giúp mối nối thẩm mỹ và kín khẽ hơn.
- Bút thử điện: Công cụ kiểm tra sự hiện diện của dòng điện.
- Hộp nối dây (Junction box): Để bảo vệ mối nối khỏi tác động của môi trường.
Hướng dẫn chi tiết các cách đấu dây điện phổ biến hiện nay
Tùy vào mục đích sử dụng (nối thẳng, nối rẽ nhánh hay nối vào thiết bị), chúng ta có các kỹ thuật khác nhau.
Cách đấu dây điện nối thẳng (nối nối tiếp)
Đây là cách phổ biến nhất khi bạn cần kéo dài thêm dây điện hoặc xử lý đoạn dây bị đứt.

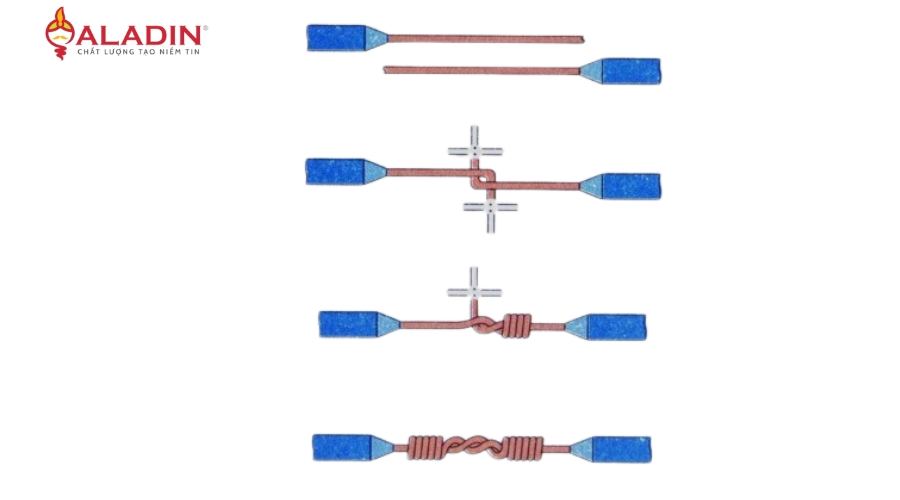

Đối với dây dẫn lõi đơn (một sợi cứng)
- Bước 1: Tuốt vỏ cách điện của hai đầu dây khoảng 3-5 cm.
- Bước 2: Đặt hai lõi đồng chéo nhau, sau đó uốn gập chúng lại.
- Bước 3: Dùng kìm quấn chặt lõi dây này quanh lõi dây kia và ngược lại (khoảng 5-7 vòng mỗi bên).
- Bước 4: Kiểm tra độ chắc chắn bằng cách kéo nhẹ. Sau đó quấn băng keo cách điện từ trong ra ngoài, phủ kín cả phần vỏ nhựa.

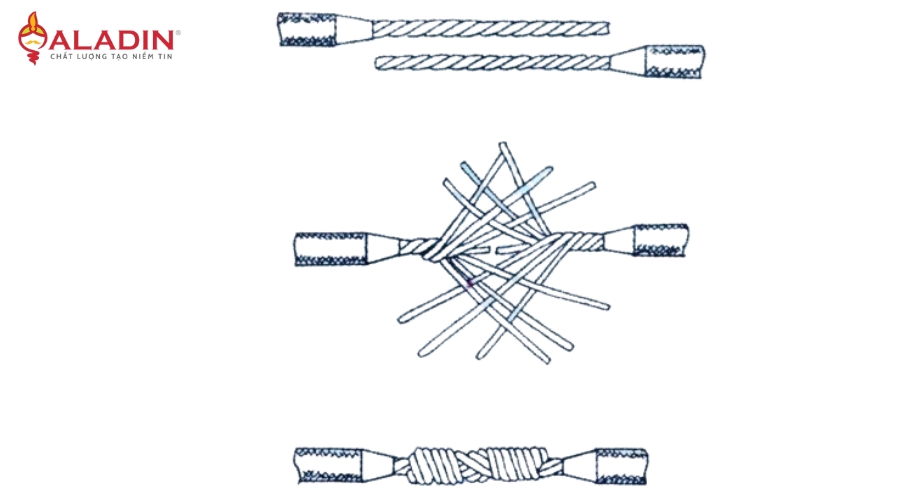

Đối với dây dẫn lõi đa sợi (nhiều sợi mềm)
- Bước 1: Tuốt vỏ khoảng 4-6 cm. Làm sạch lõi đồng.
- Bước 2: Chia các sợi đồng nhỏ của mỗi đầu dây thành hai phần bằng nhau.
- Bước 3: Đan xen các phần sợi đồng vào nhau.
- Bước 4: Vặn xoắn chúng ngược chiều nhau để tạo thành một khối thống nhất, mịn và không có sợi đồng thừa đưa ra ngoài.

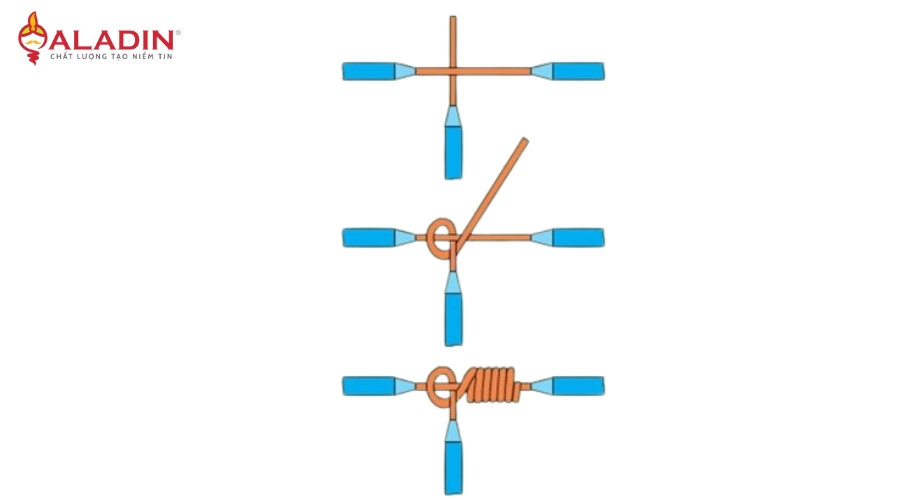

2. Cách đấu dây điện phân nhánh (nối chữ T)
Áp dụng khi bạn muốn trích xuất nguồn điện từ một đường dây chính đang chạy dọc tường đi xuống ổ cắm hoặc bóng đèn.
- Bước 1: Tuốt một đoạn vỏ ở giữa dây dẫn chính (không cắt đứt dây).
- Bước 2: Tuốt đầu dây nhánh khoảng 3-5 cm.
- Bước 3: Đặt đầu dây nhánh vuông góc với dây chính.
- Bước 4: Dùng kìm quấn chặt dây nhánh quanh dây chính. Nếu là dây lõi đơn, bạn nên tạo một vòng lặp (gập đầu dây) trước khi quấn để chống tuột.
- Bước 5: Bọc cách điện kỹ lưỡng, đảm bảo che kín phần lõi đồng hở.

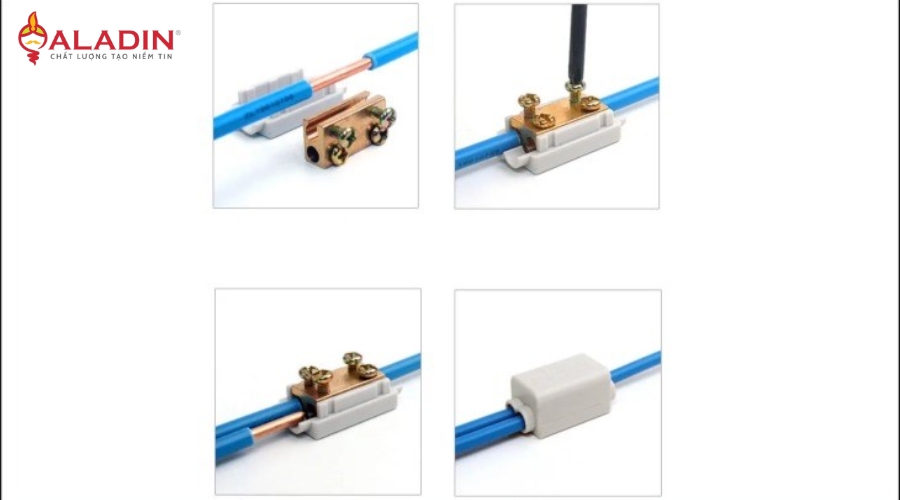

3. Cách đấu dây điện bằng ốc vít hoặc cầu đấu (terminal)
Đây là cách an toàn và hiện đại nhất, thường dùng trong các tủ điện hoặc nối dây vào thiết bị đầu cuối.
- Bước 1: Tuốt vỏ dây một đoạn vừa đủ với độ sâu của lỗ cắm trên cầu đấu.
- Bước 2: Nếu là dây mềm, bạn nên dùng kìm bấm cos (đầu bấm) để gom các sợi đồng lại, tránh bị tưa khi vặn vít.
- Bước 3: Đưa dây vào lỗ, dùng tua vít siết chặt.
- Lưu ý: Không nên siết quá mạnh làm đứt lõi đồng, nhưng cũng không được để lỏng gây đánh lửa (move).
Cách đấu dây điện vào ổ cắm, công tắc và aptomat
Việc lắp đặt các thiết bị đầu cuối đòi hỏi sự tỉ mỉ để tránh chập cháy trong quá trình sử dụng hàng ngày.
Cách đấu dây điện vào ổ cắm
Ổ cắm thông thường có 2 hoặc 3 cực (L – dây nóng, N – dây nguội, E – dây tiếp địa).
- Xác định các cực qua ký hiệu trên thiết bị.
- Đưa dây nóng vào cực L, dây nguội vào cực N.
- Nếu có dây tiếp địa (màu xanh lá – vàng), hãy nối vào cực có ký hiệu hình cây thông. Việc này cực kỳ quan trọng đối với các thiết bị vỏ kim loại như máy giặt, tủ lạnh.
Cách đấu dây điện vào công tắc
Công tắc đóng vai trò ngắt/mở dòng điện. Quy tắc vàng: Chỉ được đấu dây nóng (L) đi qua công tắc.
- Nếu bạn đấu dây nguội qua công tắc, khi tắt đèn, thiết bị vẫn có điện thế cao. Nếu bạn thay bóng đèn lúc này, nguy cơ bị điện giật là rất lớn.
- Dây nóng từ nguồn vào một cực của công tắc, cực còn lại nối ra bóng đèn.
Cách đấu dây điện vào aptomat (MCB/RCCB)
Aptomat là thiết bị bảo vệ.
- Nguồn điện vào luôn nằm ở phía trên (Top), nguồn ra tải nằm ở phía dưới (Bottom).
- Đảm bảo các đầu dây được bấm cos hoặc xoắn chặt trước khi đưa vào hàm kẹp của Aptomat.
Những lưu ý về màu sắc dây điện theo tiêu chuẩn
Để thuận tiện cho việc sửa chữa và nâng cấp sau này, bạn nên tuân thủ bảng màu dây điện tiêu chuẩn (IEC hoặc tiêu chuẩn Việt Nam):
| Loại dây | Màu sắc tiêu chuẩn |
| Dây pha (Dây nóng) | Màu đỏ, trắng hoặc đen |
| Dây trung tính (Dây nguội) | Màu xanh dương |
| Dây tiếp địa (Nối đất) | Màu xanh lá cây sọc vàng |
Mẹo: Luôn dùng bút thử điện kiểm tra lại màu dây trước khi làm, vì thực tế thi công tại Việt Nam đôi khi thợ điện không tuân thủ đúng bảng màu này.
Các lỗi thường gặp và rủi ro khi đấu nối sai cách
Trong quá trình hỗ trợ khách hàng, Aladin Electric nhận thấy một số sai lầm phổ biến mà người dùng thường mắc phải:
- Để lõi đồng hở quá dài: Sau khi quấn băng keo, phần đồng hở có thể xuyên qua lớp keo hoặc tiếp xúc với hộp kim loại gây rò điện.
- Mối nối quá lỏng: Đây là nguyên nhân hàng đầu gây ra hiện tượng “move” điện, sinh nhiệt và cháy nổ.
- Quấn băng keo quá mỏng: Băng keo điện sau một thời gian sẽ bị lão hóa. Nếu chỉ quấn 1-2 vòng, lớp bảo vệ sẽ nhanh chóng bị bong tróc. Nên quấn ít nhất 3-4 lớp chồng lên nhau.
- Nối các loại dây khác bản chất: Ví dụ nối dây đồng với dây nhôm trực tiếp. Do hiện tượng ăn mòn điện hóa, mối nối này sẽ nhanh chóng bị hỏng. Cần sử dụng đầu nối trung gian đồng – nhôm chuyên dụng.
Các kỹ thuật nâng cao để đảm bảo mối nối bền vững
Nếu bạn muốn hệ thống điện của mình đạt chuẩn công nghiệp, hãy tham khảo các kỹ thuật sau:
Sử dụng ống co nhiệt (Heat shrink tubing)
Thay vì dùng băng keo dễ bị chảy nhựa theo thời gian, ống co nhiệt cung cấp một lớp bảo vệ cơ học và cách điện tuyệt vời. Bạn chỉ cần luồn ống vào dây trước khi nối, sau đó dùng bật lửa hoặc máy khò nhiệt để ống ôm sát lấy mối nối.
Đổ chì (Hàn thiếc) mối nối
Đối với các mối nối quan trọng, sau khi xoắn dây, thợ điện chuyên nghiệp thường dùng mỏ hàn để phủ một lớp thiếc lên mối nối. Việc này giúp triệt tiêu hoàn toàn điện trở tiếp xúc và ngăn chặn quá trình oxy hóa lõi đồng.
Sử dụng Wago (Cút nối nhanh)
Đây là xu hướng mới trong ngành điện. Thay vì vặn xoắn thủ công, bạn chỉ cần cắm đầu dây vào các cút nối Wago. Các lò xo bên trong sẽ kẹp chặt dây, đảm bảo tiếp xúc tốt và cực kỳ nhanh chóng.
Quy trình kiểm tra sau khi đấu nối dây điện
Sau khi hoàn thành bất kỳ cách đấu dây điện nào, hãy thực hiện các bước kiểm tra cuối cùng:
- Kiểm tra cơ học: Cầm dây điện và kéo mạnh vừa phải. Nếu dây bị tuột hoặc lỏng, bạn phải làm lại từ đầu.
- Kiểm tra cách điện: Quan sát bằng mắt thường xem băng keo đã phủ kín chưa. Có sợi đồng nào đâm xuyên qua không?
- Đo thông mạch: Sử dụng đồng hồ vạn năng (VOM) để kiểm tra xem dòng điện có thông suốt không và có bị chạm chập giữa dây nóng với dây nguội hoặc dây đất không.
- Thử tải: Đóng điện và quan sát thiết bị hoạt động. Sau khoảng 15-30 phút, hãy tắt điện và sờ nhẹ bên ngoài lớp vỏ bọc mối nối (nếu có thể tiếp cận) để xem có bị nóng bất thường không.
Aladin Electric – Đơn vị cung cấp thiết bị điện công nghiệp uy tín hàng đầu
Một mối nối an toàn không chỉ phụ thuộc vào kỹ thuật mà còn phụ thuộc vào chất lượng của phụ kiện. Tại Aladin Electric, chúng tôi cung cấp đầy đủ các giải pháp cho hệ thống điện của bạn:
- Dây điện vỏ silicon chịu nhiệt: Đảm bảo truyền tải điện năng ổn định.
- Hộp nối dây điện chống nước đa dạng kích thước: Từ hộp nhựa ABS đến hộp nhôm, inox 304.
- Cút nối nhanh, cầu đấu (Domino): Giúp việc đấu nối trở nên đơn giản và an toàn hơn bao giờ hết.
- Phụ kiện chống cháy nổ: Dành cho các công trình yêu cầu tiêu chuẩn kỹ thuật khắt khe.
Với phương châm “Chất lượng tạo niềm tin”, Aladin Electric cam kết mang đến những sản phẩm đạt chuẩn, giúp bảo vệ an toàn cho ngôi nhà và công trình của bạn.
Kết luận
Việc nắm vững cách đấu dây điện và các nguyên tắc an toàn là kỹ năng cần thiết cho mỗi chủ gia đình. Tuy nhiên, nếu bạn đối mặt với các hệ thống phức tạp hoặc không tự tin vào tay nghề của mình, đừng ngần ngại liên hệ với những người có chuyên môn. Một sai sót nhỏ trong ngành điện cũng có thể dẫn đến những hậu quả không thể lường trước.
Hy vọng bài viết này đã cung cấp cho bạn những kiến thức hữu ích để tự tin xử lý các vấn đề điện dân dụng một cách khoa học và an toàn nhất. Đừng quên ghé thăm website của Aladin Electric để cập nhật thêm nhiều kiến thức về điện và lựa chọn những thiết bị điện tốt nhất cho công trình của mình!
