Trong bất kỳ hệ thống điện nào, từ dân dụng đơn giản đến các nhà máy công nghiệp phức tạp, việc đảm bảo điện áp ổn định tại thiết bị tiêu thụ là yếu tố sống còn. Một trong những vấn đề kỹ thuật phổ biến nhất nhưng thường bị bỏ qua chính là độ sụt áp trên đường dây dẫn điện. Hiện tượng này không chỉ làm giảm hiệu suất hoạt động của máy móc, gây lãng phí năng lượng mà còn tiềm ẩn nguy cơ cháy nổ nếu không được tính toán kỹ lưỡng ngay từ khâu thiết kế. Bài viết dưới đây Aladin Electric sẽ cung cấp cái nhìn toàn diện về hiện tượng này, đặc biệt là công thức tính độ sụt áp trên đường dây dẫn điện mà các kỹ sư cơ điện cần nắm vững.
Độ sụt áp trên đường dây dẫn điện là gì?
Độ sụt áp được hiểu đơn giản là sự chênh lệch điện áp giữa nguồn cấp (đầu nguồn) và điểm tiêu thụ (cuối nguồn). Khi dòng điện chạy qua một dây dẫn, do dây dẫn luôn có một điện trở (R) và cảm kháng (X) nhất định, một phần năng lượng sẽ bị tiêu hao dưới dạng nhiệt năng hoặc từ trường dọc theo chiều dài dây. Kết quả là điện áp tại thiết bị tải sẽ thấp hơn điện áp tại nguồn cung cấp. Giá trị chênh lệch này chính là độ sụt áp trên đường dây dẫn điện.
Ví dụ, nếu bạn cấp điện áp 220V từ tủ điện tổng, nhưng khi đo tại ổ cắm ở cuối xưởng chỉ còn 210V, thì độ sụt áp ở đây là 10V. Nếu độ sụt áp này vượt quá ngưỡng cho phép, thiết bị điện sẽ không hoạt động đúng công suất thiết kế, đèn sẽ sáng yếu, động cơ sẽ bị nóng và giảm tuổi thọ.
Tầm quan trọng của việc tính toán sụt áp
Nhiều người thường chỉ quan tâm đến việc chọn dây dẫn sao cho chịu được dòng tải (Ampe) mà quên mất yếu tố sụt áp. Điều này dẫn đến những hệ quả nghiêm trọng:
- Thiết bị hoạt động sai lệch: Động cơ điện khi chạy ở điện áp thấp sẽ bị giảm mô-men quay, khởi động khó khăn và phải hút dòng điện lớn hơn để duy trì công suất, dẫn đến quá nhiệt và cháy cuộn dây.
- Giảm tuổi thọ thiết bị: Các thiết bị điện tử nhạy cảm hoặc đèn LED có thể bị nhấp nháy, giảm tuổi thọ hoặc hư hỏng bộ nguồn driver nếu điện áp không ổn định.
- Tổn thất kinh tế: Phần điện áp bị sụt trên đường dây chính là tiền điện bạn phải trả nhưng không được sử dụng vào mục đích hữu ích (chỉ dùng để đốt nóng dây dẫn).
- Nguy cơ hỏa hoạn: Sụt áp cao đồng nghĩa với việc năng lượng tỏa nhiệt trên dây lớn. Nếu lớp vỏ cách điện không chịu nổi nhiệt độ này, nguy cơ ngắn mạch và cháy nổ là rất cao.
Tiêu chuẩn cho phép về độ sụt áp theo TCVN 9207:2012
Để đảm bảo an toàn và hiệu quả, việc thiết kế hệ thống điện phải tuân thủ các quy định về giới hạn sụt áp. Theo tài liệu TCVN 9207:2012 (Tiêu chuẩn Quốc gia về Đặt đường dẫn điện trong nhà ở và công trình công cộng), độ sụt áp lớn nhất cho phép được quy định rõ ràng tại Bảng 9 như sau:

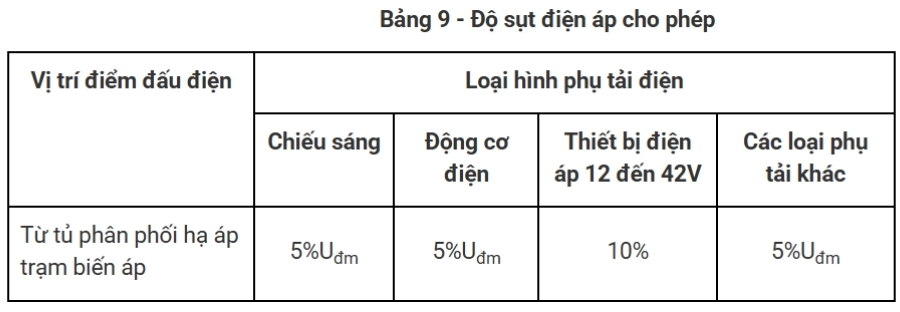

Bảng 9 – Độ sụt áp cho phép (Theo TCVN 9207:2012)
(Trong đó: Uđm là điện áp định mức của mạng điện).
Như vậy, với mạng điện dân dụng 220V, độ sụt áp cho phép thông thường là 5%, tương đương khoảng 11V. Điện áp tại thiết bị không được thấp hơn 209V. Đối với các mạng điện công nghiệp 380V, con số này cũng tương ứng là 5%.
Các yếu tố ảnh hưởng đến sụt áp
Trước khi đi vào công thức tính toán, bạn cần nắm rõ các đại lượng vật lý ảnh hưởng trực tiếp đến độ sụt áp trên đường dây dẫn điện:
- Chiều dài đường dây (L): Dây càng dài, điện trở càng lớn, sụt áp càng cao. Đây là yếu tố quan trọng nhất khi thiết kế điện cho nhà xưởng rộng hoặc các tòa nhà cao tầng.
- Dòng điện tải (Ib): Dòng điện chạy qua dây càng lớn thì sụt áp càng mạnh.
- Tiết diện dây dẫn (S): Dây có tiết diện lớn (mm²) sẽ có điện trở nhỏ hơn, giúp giảm sụt áp. Đây là yếu tố chúng ta có thể thay đổi để khắc phục sự cố sụt áp.
- Vật liệu dây dẫn: Đồng (Cu) dẫn điện tốt hơn Nhôm (Al), do đó dây đồng có độ sụt áp thấp hơn dây nhôm cùng tiết diện.
- Hệ số công suất (cosφ): Phụ thuộc vào loại tải (thuần trở hay cảm kháng như động cơ).

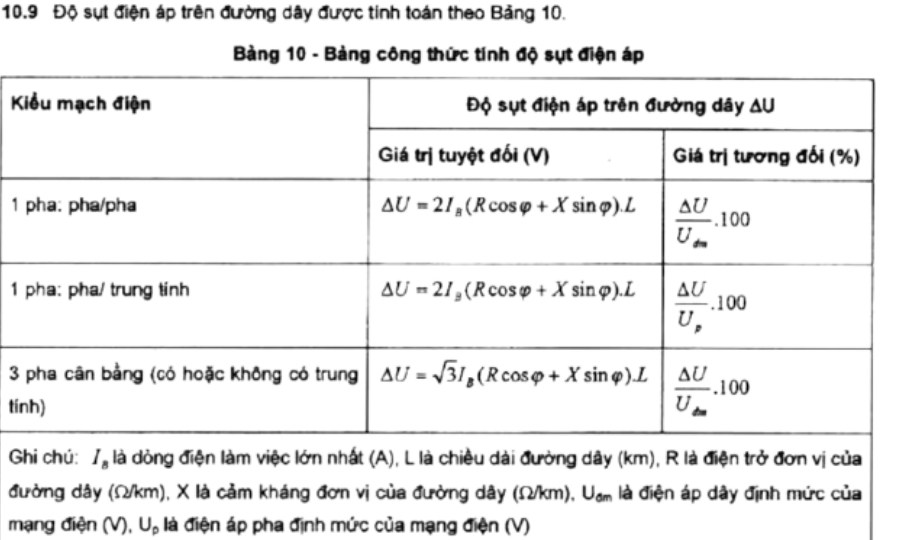

Công thức tính sụt áp trên đường dây dẫn điện theo tiêu chuẩn IEC
Dưới đây là các công thức tính toán dạng văn bản, bạn có thể áp dụng ngay cho việc thiết kế chi tiết.
Giải thích ký hiệu trong công thức:
- ΔU: Độ sụt áp trên đường dây (Đơn vị: V).
- Ib: Dòng điện làm việc lớn nhất của phụ tải (Đơn vị: A).
- L: Chiều dài đường dây (Đơn vị: km hoặc m).
- R: Điện trở đơn vị của đường dây (Đơn vị: Ω/km).
- X: Cảm kháng đơn vị của đường dây (Đơn vị: Ω/km).
- cosφ: Hệ số công suất của tải điện.
- sinφ: Hệ số tính từ cosφ (Nếu cosφ = 0.8 thì sinφ = 0.6).
1. Công thức cho mạch điện 1 pha (2 dây: pha/trung tính)
Đối với lưới điện dân dụng hoặc các nhánh 1 pha, công thức tính giá trị sụt áp tuyệt đối là:
ΔU = 2 x Ib x (R.cosφ + X.sinφ) x L
Để tính giá trị phần trăm sụt áp (%):
%ΔU = (ΔU / Uđm) x 100
2. Công thức cho mạch điện 3 pha cân bằng
Đối với lưới điện công nghiệp sử dụng 3 pha, công thức sẽ thay đổi hệ số nhân (từ 2 thành căn bậc 2 của 3):
ΔU = √3 x Ib x (R.cosφ + X.sinφ) x L
(Lưu ý: √3 xấp xỉ bằng 1.732)
Cách lấy thông số R và X:
- R (Điện trở): Bạn cần tra cứu trong catalog của nhà sản xuất dây cáp (Cadivi, LS…).
- X (Cảm kháng): Với cáp hạ thế, giá trị X thường nằm trong khoảng 0.08 – 0.09 Ω/km. Nếu tiết diện dây nhỏ (dưới 50mm²), đôi khi có thể bỏ qua X để tính nhanh, nhưng tính chính xác vẫn nên đưa vào.
Phương pháp tra bảng tính nhanh độ sụt áp
Trong thực tế thi công, không phải lúc nào chúng ta cũng ngồi tính toán chi tiết từng tham số R và X. Các kỹ sư thường sử dụng “Bảng tra độ sụt áp” (mV/A/m) để ước lượng nhanh.
Quy tắc chung:
ΔU = K x Ib x L
(Trong đó K là hệ số tra được từ bảng của nhà sản xuất, phụ thuộc vào tiết diện dây).
Ví dụ tham khảo từ bảng kỹ thuật:
- Dây 1.5 mm²: Hệ số K rất cao (khoảng 24).
- Dây 10 mm²: Hệ số K giảm xuống còn khoảng 3.7.
- Dây 120 mm²: Hệ số K chỉ còn khoảng 0.39.
Điều này chứng minh: Tiết diện dây dẫn càng lớn thì độ sụt áp càng thấp.
Làm thế nào để giảm thiểu độ sụt áp?
Nếu sau khi tính toán, bạn nhận thấy độ sụt áp trên đường dây dẫn điện vượt quá mức cho phép, hãy áp dụng các giải pháp sau:
Tăng tiết diện dây dẫn
Đây là giải pháp phổ biến và hiệu quả nhất. Tăng tiết diện dây sẽ làm giảm điện trở R. Mặc dù chi phí đầu tư ban đầu cho dây cáp sẽ cao hơn, nhưng nó sẽ tiết kiệm chi phí điện năng hao phí và bảo vệ thiết bị đắt tiền về lâu dài.
Rút ngắn chiều dài đường dây
Trong giai đoạn thiết kế, hãy cố gắng đặt tủ điện phân phối hoặc máy biến áp càng gần tâm của các phụ tải lớn càng tốt. Giảm L sẽ giảm trực tiếp ΔU.
Cân bằng pha
Đối với lưới điện 3 pha, việc mất cân bằng pha sẽ khiến dòng điện trên dây trung tính tăng cao, gây sụt áp không mong muốn. Hãy phân chia tải 1 pha đều cho cả 3 pha.
Giảm trở kháng tiếp xúc
Các mối nối lỏng lẻo, bị oxy hóa là nguyên nhân gây sụt áp cục bộ và phát nhiệt. Sử dụng các đầu cốt, kẹp cực chất lượng cao và thi công đúng kỹ thuật (siết chặt, bôi mỡ dẫn điện) là rất quan trọng. Aladin Electric cung cấp các phụ kiện đấu nối tiêu chuẩn công nghiệp giúp giảm thiểu tối đa trở kháng tiếp xúc này.
Kết luận
Kiểm soát độ sụt áp trên đường dây dẫn điện là yêu cầu bắt buộc để đảm bảo sự ổn định, an toàn và kinh tế cho mọi công trình điện. Bằng cách áp dụng đúng Công thức tính sụt áp trên đường dây dẫn điện theo tiêu chuẩn IEC và lựa chọn tiết diện dây phù hợp, các kỹ sư có thể loại bỏ các rủi ro về hư hỏng thiết bị và cháy nổ. Hy vọng bài viết này Aladin Electric đã cung cấp cho bạn những kiến thức chuyên sâu và thực tế nhất.
