Trong lĩnh vực thi công hệ thống điện công nghiệp và dân dụng, ốc siết cáp nhựa đóng vai trò cực kỳ quan trọng. Không chỉ đơn thuần là phụ kiện cố định dây dẫn, chúng còn là “lá chắn” bảo vệ các thiết bị bên trong tủ điện khỏi bụi bẩn, nước và sự rung lắc. Tuy nhiên, việc lựa chọn đúng kích thước ốc siết cáp nhựa từ PG7 đến PG48 dựa trên các thông số kỹ thuật không phải ai cũng nắm rõ. Tại Aladin Electric, chúng tôi nhận thấy nhiều khách hàng gặp khó khăn trong việc đối chiếu giữa đường kính cáp và tiêu chuẩn ren PG. Bài viết này sẽ là cuốn cẩm nang toàn diện giúp bạn chọn mua ốc siết cáp chuẩn xác nhất.
Ốc siết cáp nhựa là gì và tại sao cần chọn đúng kích thước?
Ốc siết cáp nhựa là thiết bị cố định và bảo vệ đầu cáp điện khi luồn qua tủ điện, hộp nối hoặc vỏ máy. Sản phẩm được làm từ nhựa PA66 cao cấp, kết hợp gioăng cao su neoprene, mang lại khả năng chống nước IP68, chống bụi và chịu nhiệt từ -30°C đến +80°C.
Vai trò của ốc siết cáp trong hệ thống điện
- Chống thấm và chống bụi: Đảm bảo chỉ số IP (thường là IP68) cho tủ điện.
- Cố định dây cáp: Ngăn chặn tình trạng dây bị tuột hoặc rung lắc làm lỏng các đầu cốt bên trong.
- Bảo vệ vỏ cáp: Tránh việc vỏ cáp bị cứa rách bởi mép sắc của lỗ khoét trên vỏ tủ.
Việc chọn sai kích thước ốc siết cáp nhựa (ví dụ: dùng PG21 cho cáp quá nhỏ) sẽ khiến vòng đệm cao su không thể bóp chặt dây, làm mất khả năng chống nước. Ngược lại, chọn size quá nhỏ sẽ không thể luồn được cáp qua. Tại Aladin Electric, các sản phẩm ốc siết cáp nhựa của chúng tôi được nhập khẩu chính hãng, đảm bảo độ bền và an toàn cao nhất cho mọi công trình.
Giải mã các thông số kỹ thuật trong bảng kích thước PG
Để lựa chọn chính xác, việc hiểu rõ các thông số kỹ thuật là vô cùng quan trọng, bạn cần chú ý các thông số chính:
- Kích thước danh nghĩa (PG): Là ký hiệu quy ước, không trực tiếp thể hiện kích thước thực tế nào.
- Đường kính ngoài ren chính (Major Dia.): Đường kính lớn nhất của phần ren, quyết định kích thước lỗ khoét trên vỏ tủ.
- Số ren trên mỗi inch (TPI): Chỉ số mật độ ren. TPI càng cao, ren càng mịn.
- Bước ren (Pitch): Khoảng cách giữa hai đỉnh ren liên tiếp.
- Đường kính lỗ trong (Inner Diameter): Đây là thông số QUAN TRỌNG NHẤT để chọn cáp. Nó xác định không gian cho cáp đi qua.
- Đường kính cáp phù hợp: Khoảng đường kính cáp (tính cả lớp vỏ bảo vệ) được khuyến nghị sử dụng cho kích thước PG đó.
Bảng kích thước chi tiết ốc siết cáp nhựa từ PG7 đến PG48
Dựa trên tiêu chuẩn phổ biến và dữ liệu từ các nhà sản xuất uy tín, dưới đây là bảng kích thước ốc siết cáp nhựa hệ PG (kết hợp từ bảng bạn cung cấp và các nguồn chuẩn):
| Kích thước | Đường kính ren lớn (mm/inch) | Threads per inch (TPI) | Pitch (inch/mm) | Đường kính trong (mm/inch) | Đường kính cáp phù hợp (mm/inch) |
| PG7 | 12.5 (0.492) | 20 | 0.05 (1.27) | 11.28 (0.444) | 3-6.5 (0.118-0.256) |
| PG9 | 15.2 (0.598) | 18 | 0.05556 (1.4112) | 13.86 (0.546) | 4-8 (0.157-0.315) |
| PG11 | 18.6 (0.732) | 18 | 0.05556 (1.4112) | 17.26 (0.680) | 5-10 (0.197-0.394) |
| PG13.5 | 20.4 (0.803) | 18 | 0.05556 (1.4112) | 19.06 (0.750) | 6-12 (0.236-0.472) |
| PG16 | 22.5 (0.886) | 18 | 0.05556 (1.4112) | 21.16 (0.833) | 10-14 (0.394-0.551) |
| PG21 | 28.3 (1.114) | 16 | 0.0625 (1.5875) | 26.78 (1.054) | 13-18 (0.512-0.709) |
| PG29 | 37.0 (1.457) | 16 | 0.0625 (1.5875) | 35.48 (1.397) | 18-25 (0.709-0.984) |
| PG36 | 47.0 (1.850) | 16 | 0.0625 (1.5875) | 45.48 (1.791) | 22-32 (0.866-1.260) |
| PG42 | 54.0 (2.126) | 16 | 0.0625 (1.5875) | 52.48 (2.066) | 32-38 (1.260-1.496) |
| PG48 | 59.3 (2.335) | 16 | 0.0625 (1.5875) | 57.78 (2.275) | 37-44 (1.457-1.732) |
Lưu ý: Khoảng đường kính cáp có thể thay đổi nhẹ tùy nhà sản xuất, nhưng luôn ưu tiên đo chính xác đường kính ngoài cáp thực tế.
Hướng dẫn chi tiết 6 bước chọn kích thước ốc siết cáp nhựa
Bước 1: Xác định đường kính cáp chính xác
Sử dụng thước kẹp (caliper) để đo đường kính ngoài của cáp (bao gồm cả lớp vỏ bảo vệ cuối cùng). Đo tại vài điểm khác nhau để lấy giá trị trung bình chính xác. Lưu ý: Không đo riêng lõi dẫn điện.
Bước 2: So sánh với bảng thông số
Đối chiếu đường kính cáp vừa đo được với cột “Đường kính cáp phù hợp” trong bảng trên.
- Ví dụ: Nếu cáp của bạn có đường kính 8.5mm, nó sẽ nằm trong khoảng 5-10mm của PG11. Vậy PG11 là lựa chọn tiềm năng.
Bước 3: Kiểm tra đường kính lỗ trong
Sau khi có kích cỡ PG dự kiến, hãy đảm bảo rằng Đường kính lỗ trong của ốc siết lớn hơn đường kính cáp của bạn một chút (thường dư ra từ 0.5-2mm tùy loại cáp và yêu cầu bịt kín) để cáp có thể luồn qua dễ dàng và có không gian cho các miếng đệm chống thấm (seal) ôm khít.
Bước 4: Xem xét số lượng và loại cáp đi qua một lỗ
- Một cáp/ một ốc siết: Đây là phương án tối ưu cho độ kín và an toàn cao.
- Nhiều cáp qua một ốc siết lớn: Có thể sử dụng một ốc siết cỡ lớn (ví dụ PG16) với các miếng đệm chia lỗ (multi-hole gland plate) để dẫn nhiều cáp nhỏ. Cần tính toán tổng diện tích cáp so với đường kính lỗ trong.
Bước 5: Lựa chọn chất liệu và cấp bảo vệ (IP Rating)
- Chất liệu nhựa (Nylon/PP): Chống ăn mòn, cách điện tốt, phù hợp với môi trường thông thường, hóa chất. Sản phẩm ốc siết cáp nhựa từ Aladin Electric thường làm từ nhựa kỹ thuật cao cấp, đảm bảo độ bền và an toàn.
- Cấp bảo vệ IP: Chọn IP phù hợp với môi trường lắp đặt.
- IP54/IP65: Chống bụi và nước phun từ mọi hướng (phù hợp tủ điện ngoài trời).
- IP67/IP68: Chống bụi hoàn toàn và chịu được ngâm nước ở độ sâu nhất định.
Bước 6: Chuẩn bị lỗ khoét chính xác
Dựa vào cột “Đường kính ngoài ren chính”, bạn sẽ biết kích thước lỗ cần khoét trên vỏ tủ. Thông thường, lỗ khoét sẽ có đường kính bằng hoặc lớn hơn một chút so với giá trị này để ren có thể lắp vừa. Cần tham khảo hướng dẫn từ nhà sản xuất cụ thể.

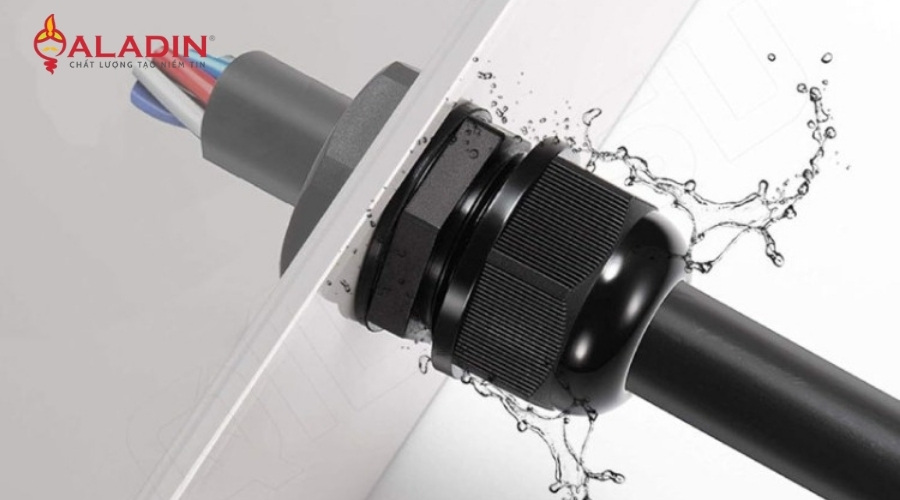

Các lưu ý “vàng” khi lắp đặt ốc siết cáp nhựa
Chỉ chọn đúng kích thước là chưa đủ, kỹ thuật lắp đặt quyết định độ bền của hệ thống:
- Chọn ốc siết quá khít hoặc quá rộng: Quá khít gây khó lắp, hư hại vỏ cáp. Quá rộng làm giảm khả năng chống thấm, chống rung.
- Không siết chặt hoặc siết quá chặt: Siết không đủ lực khiến nước, bụi dễ xâm nhập. Siết quá chặt có thể làm biến dạng ren nhựa, nứt vỡ hoặc đứt cáp.
- Kiểm tra vòng đệm (O-ring): Luôn đảm bảo có vòng đệm ở phần chân ren tiếp xúc với vỏ tủ để đạt hiệu quả chống nước tuyệt đối.
- Cắt bỏ phần thừa của dây: Đảm bảo cáp đi thẳng qua ốc siết, tránh bẻ cong ngay tại điểm ra để không làm biến dạng gioăng cao su.
- Lựa chọn chất liệu: Tại Aladin Electric, chúng tôi cung cấp nhựa Nylon PA66 cao cấp, có khả năng chịu nhiệt và chống tia UV, giúp sản phẩm không bị giòn gãy sau thời gian dài sử dụng ngoài trời.
Tại sao nên mua ốc siết cáp nhựa tại Aladin Electric?
Trên thị trường hiện nay có rất nhiều loại ốc siết cáp giá rẻ nhưng chất lượng nhựa kém, dễ bị lão hóa. Aladin Electric là đơn vị uy tín hàng đầu chuyên cung cấp thiết bị điện công nghiệp. Khi mua ốc siết cáp nhựa tại đây, bạn sẽ nhận được:
- Chất liệu cao cấp: Nhựa Nylon PA66 chịu nhiệt, chống tia UV, không bị giòn gãy sau thời gian dài sử dụng.
- Đạt chuẩn IP68: Khả năng chống nước và bụi tuyệt đối, an toàn cho các công trình ngoài trời.
- Chứng chỉ đầy đủ: Sản phẩm đạt tiêu chuẩn CE, RoHS, đáp ứng hồ sơ kiểm duyệt dự án.
- Giá sỉ tốt nhất: Chiết khấu cực cao cho thợ điện, đại lý và đơn vị thầu thi công.
Nhận báo giá sỉ ốc siết cáp nhựa tốt nhất thị trường ngay hôm nay nhé. Aladin Electric cam kết chính sách chiết khấu hấp dẫn và hỗ trợ giao hàng nhanh cho mọi đơn hàng dự án. Gửi yêu cầu qua Hotline/Zalo: 0819 429 277 chúng tôi sẽ phản hồi kèm bảng giá chi tiết chỉ sau 5 phút!
Hy vọng qua bài viết này, Aladin Electric đã giúp bạn nắm vững cách chọn kích thước ốc siết cáp nhựa (PG7 đến PG48) chuẩn xác cho hệ thống điện của mình. Nếu bạn vẫn còn băn khoăn hoặc cần tư vấn cụ thể cho dự án của mình, đội ngũ kỹ thuật giàu kinh nghiệm của Aladin Electric luôn sẵn sàng hỗ trợ bạn.
