Chọn cầu đấu domino không chỉ là mua đúng “loại domino”, mà là ghép đúng ba trục kỹ thuật: số cực (P) theo số mạch cần đấu, dòng định mức (A) theo tải thực có cộng biên an toàn, và tiết diện dây (mm2) sao cho dây lọt lỗ kẹp và siết chắc. Chọn lệch một trục là dẫn tới nóng mối nối, kẹp không chặt hoặc mua thừa cực. Bài này hướng dẫn bạn cách quyết định từng trục và một bảng tra nhanh gộp cả ba, khớp với dải cầu đấu domino mà Aladin Electric đang phục vụ (10-60A, 3-20 cực, nhựa chịu nhiệt vít siết 1 tầng).
Chọn cầu đấu domino cần xét những gì?

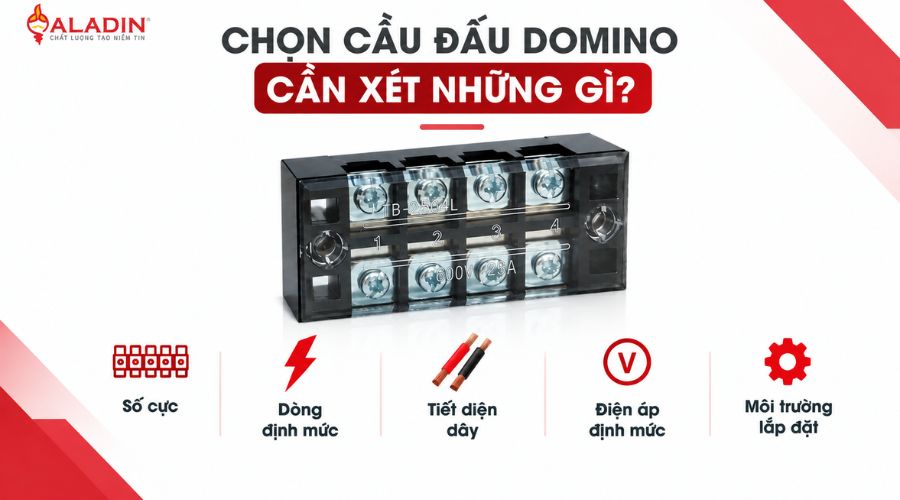

Có ba trục quyết định: số cực (bao nhiêu điểm đấu), dòng định mức (chịu được bao nhiêu ampe liên tục), và tiết diện dây (dây bao nhiêu mm2 lọt vào lỗ kẹp). Điện áp định mức và môi trường lắp đặt là hai yếu tố phụ đi kèm. Nếu bạn còn phân vân domino thuộc kiểu nào (khối, mắt rời, lắp ghép, vật liệu nhựa hay sứ), hãy xem trước bài phân loại các loại cầu đấu điện domino để nắm kiểu dáng, còn bài này tập trung riêng vào cách CHỌN thông số.
Thứ tự xét hợp lý: xác định số mạch cần đấu để ra số cực, tính tải thực của mạch để ra dòng định mức cần, rồi kiểm tra tiết diện dây đang dùng có phù hợp với lỗ kẹp của model đó không. Ba bước này độc lập nhưng phải khớp nhau trên cùng một con domino.
Số cực (P) chọn thế nào?
Số cực bằng đúng số mạch hoặc số điểm đấu bạn cần nối, không liên quan đến dòng lớn hay nhỏ. Mỗi cực là một cặp lỗ kẹp thông nhau, dùng để nối hai (hoặc nhiều) đầu dây của cùng một mạch. Cần đấu 4 dây độc lập thì lấy 4 cực, cần 8 điểm thì lấy 8 cực.
Vài quy ước hay dùng khi đếm cực:
- Mạch 1 pha 2 dây (L, N): 2 cực cho một điểm; thêm dây tiếp địa PE thì tính thêm 1 cực nữa.
- Mạch 3 pha: 3 cực cho ba pha, cộng 1 cho trung tính N, cộng 1 cho PE nếu đấu chung dải, thành 3P, 4P hoặc 5P.
- Tủ điện nhiều lộ ra: cộng dồn số điểm của từng lộ, nên chừa dư 1-2 cực để đấu bổ sung sau này.
Dải cầu đấu domino tại shop có sẵn 3, 4, 5, 6, 8, 10, 12, 15 và 20 cực, đủ cho phần lớn tủ điện dân dụng và công nghiệp nhỏ. Nếu cần số cực lẻ, bạn cắt bớt dải mắt rời hoặc ghép hai thanh, miễn giữ đúng tổng số điểm đấu.
Dòng định mức bao nhiêu là đủ?

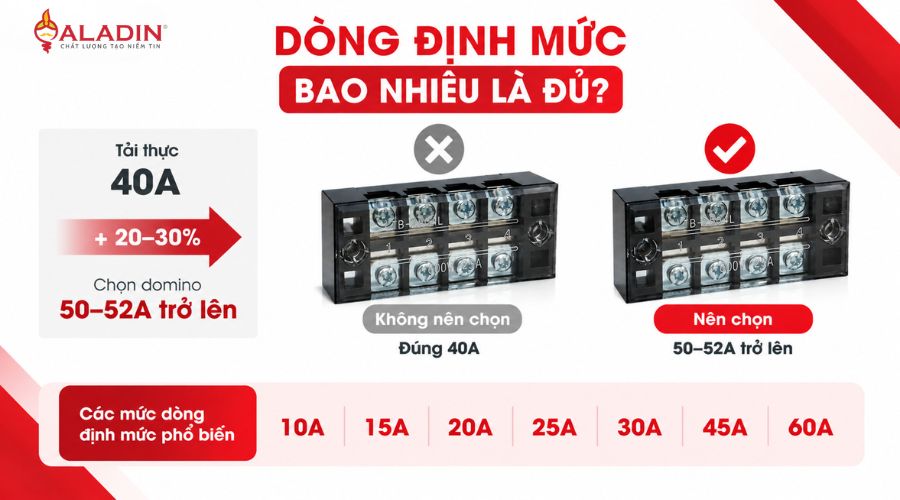

Chọn dòng định mức của domino cao hơn tải thực khoảng 20-30%, không chọn sát mép. Ví dụ tải liên tục 40A thì nên lấy domino định mức 50-52A trở lên, không lấy loại đúng 40A. Biên an toàn này bù cho dòng khởi động, nhiệt độ môi trường trong tủ và sai số của mối siết theo thời gian.
Lý do không chọn sát định mức: mối nối cầu đấu là điểm phát nhiệt, chạy dài hạn ở gần 100% định mức làm nhựa và vít nóng lên, lâu ngày lỏng mối và tăng điện trở tiếp xúc. Đặt một khoảng dự phòng giúp mối nối chạy mát và giữ được lực siết. Dải dòng định mức phổ biến ở shop là 10A, 15A, 20A, 25A, 30A, 45A và 60A, bạn chọn cấp gần nhất nằm trên mức “tải thực cộng biên”.
Tiết diện dây (mm2) ảnh hưởng thế nào đến việc chọn domino?
Tiết diện dây quyết định hai thứ: dây có lọt lỗ kẹp của domino không, và dây tải được bao nhiêu ampe để bạn suy ngược ra dòng định mức domino cần. Đây là chỗ dễ nhầm nhất, nên tách bạch ngay: dòng cho phép của DÂY (ampacity) khác với dòng định mức của DOMINO. Ampacity là dòng dây đồng chịu được theo tiết diện và điều kiện lắp; dòng định mức domino là giá trị nhà sản xuất công bố cho con domino.
Cách dùng đúng: từ tải thực chọn cỡ dây có ampacity đủ tải, rồi chọn domino có dòng định mức không nhỏ hơn tải thực đã cộng biên, đồng thời lỗ kẹp ôm vừa cỡ dây đó. Dây to hơn lỗ kẹp thì phải tỉa bớt sợi (làm giảm tiết diện thực, không nên) hoặc đổi model có lỗ lớn hơn. Khi cần tra tương quan giữa mm2 và AWG hay cỡ dây theo dòng tải, xem bài kích cỡ dây AWG và bảng quy đổi AWG sang mm2.
Bảng chọn nhanh: cỡ dây, dòng tải cho phép và dòng định mức domino nên chọn
Bảng dưới ghép ba trục để bạn quyết định trong một lần nhìn: từ cỡ dây đang dùng ra dòng tải cho phép của dây, rồi ra dòng định mức domino nên chọn (đã tính sẵn biên an toàn 20-30%), kèm số cực thường gặp theo kiểu mạch. Hai cột giữa là hai đại lượng KHÁC nhau, đọc kỹ tiêu đề cột để không đánh đồng.
| Tiết diện dây đồng (mm2) | Dòng cho phép của dây – ampacity (A, tham khảo) | Dòng định mức domino nên chọn (A, đã cộng biên 20-30%) | Số cực thường dùng (theo số mạch) |
|---|---|---|---|
| 1.5 | ~12-16 | 15-20 | 2-4P (1 pha + PE) |
| 2.5 | ~16-25 | 25-30 | 3-5P (1 pha nhiều lộ) |
| 4 | ~20-36 | 30-45 | 4-6P (3 pha + N) |
| 6 | ~32-40 | 45 | 4-5P (3 pha + N/PE) |
| 10 | ~45-60 | 60 | 3-4P (lộ tổng) |
Lưu ý: các con số ampacity và dòng định mức trong bảng chỉ ở mức tham khảo, phụ thuộc điều kiện lắp đặt (nhiệt độ môi trường, cách đi dây, bó dây, số mạch song song) và phải tra lại theo nhãn từng sản phẩm. Cột số cực chỉ là ví dụ theo kiểu mạch phổ biến; số cực thực tế bằng đúng số mạch hoặc số điểm đấu của bạn. IEC 60947-7-1 chỉ nêu ở mức tiêu chuẩn quốc tế cho cầu đấu (tiết diện tới 300mm2, điện áp tới 1000V), không phải con số cam kết cho một model cụ thể.
Cách đọc bảng theo tình huống thực: bạn có tải liên tục 30A, dùng dây 6mm2 (ampacity đủ), cộng biên 20-30% ra khoảng 36-39A, nên chọn domino định mức 45A. Nếu tải 50A dùng dây 10mm2, cộng biên ra 60-65A, bạn chạm trần dải domino nhựa vít siết (60A) và cần cân nhắc phương án ở mục dưới.
Cần dòng cao hơn 60A thì chọn loại nào?

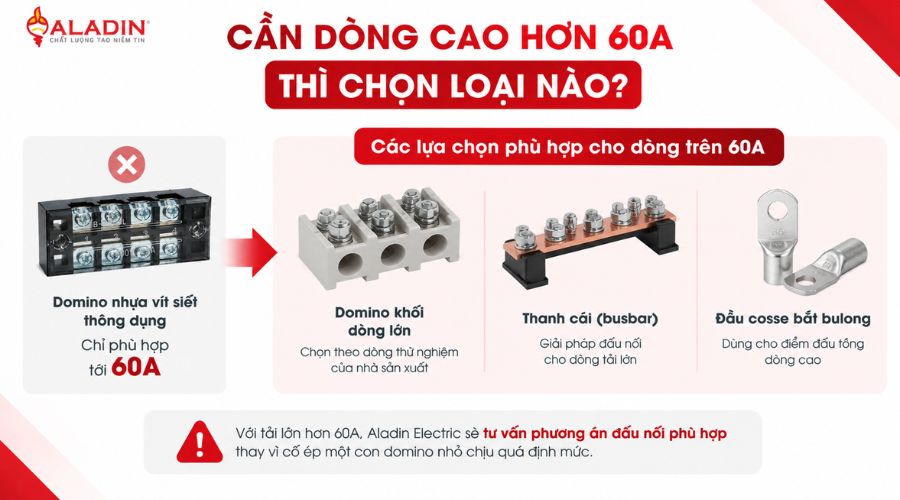

Trên 60A thì cầu đấu domino nhựa vít siết 1 tầng thông dụng không còn là lựa chọn phù hợp, bạn nên chuyển sang domino khối dòng lớn, thanh cái (busbar) hoặc đầu cosse bắt bulong theo dòng tải. Aladin Electric phục vụ tới 60A cho dòng domino nhựa vít siết; tải lớn hơn, chúng tôi tư vấn phương án đấu nối khác phù hợp thay vì cố ép một con domino nhỏ chịu quá định mức.
Vài hướng xử lý khi tải vượt 60A:
- Tách tải thành nhiều mạch nhỏ hơn, mỗi mạch một domino trong dải định mức cho phép, nếu sơ đồ điện cho phép chia lộ.
- Dùng domino khối dòng lớn hoặc cụm đấu nối bằng thanh cái, chọn theo dòng thử nghiệm nhà sản xuất công bố.
- Với điểm đấu tổng dòng cao, dùng đầu cosse ép cốt bắt bulong lên thanh cái thay cho kẹp vít.
Điểm cần tránh là mua một domino ghi định mức cao bất thường so với kích thước thân và tiết diện lỗ kẹp: giá trị chịu dòng thực phụ thuộc chuẩn thử nghiệm của hãng, không suy ra từ tên model hay bề ngoài. Cần chắc chắn thì hỏi tư vấn kỹ thuật để chọn đúng loại theo tải.
Sai lầm hay gặp khi chọn cầu đấu domino
Ba lỗi lặp lại nhiều nhất khi chọn cầu đấu domino:
- Chọn dòng định mức sát tải thực: lấy domino 40A cho tải 40A. Mối nối chạy nóng, lâu ngày lỏng vít và tăng điện trở. Luôn cộng biên 20-30%.
- Nhầm số cực với dòng: nghĩ domino “nhiều cực” là “chịu dòng cao”. Hai trục độc lập: số cực là số mạch, dòng định mức là khả năng chịu ampe của mỗi cực.
- Dây to hơn lỗ kẹp: chọn domino theo dòng nhưng quên kiểm tiết diện lỗ, đến lúc lắp phải tỉa bớt sợi đồng làm giảm tiết diện thực và giảm khả năng tải. Kiểm cỡ dây và lỗ kẹp trước khi mua.
- Đánh đồng ampacity dây với định mức domino: thấy dây 10mm2 tải 60A liền nghĩ mọi domino kẹp được dây đó đều chịu 60A. Hai giá trị khác nhau, phải đọc định mức công bố của chính con domino.
Chốt lại quy trình chọn: đếm số mạch ra số cực, tính tải thực cộng biên 20-30% ra dòng định mức, kiểm tiết diện dây khớp lỗ kẹp, rồi đối chiếu bảng chọn nhanh ở trên. Cần xem toàn bộ dải sản phẩm theo dòng và số cực, bạn tham khảo trang danh mục cầu đấu điện domino điện của Aladin Electric, hoặc liên hệ đội kỹ thuật để được tư vấn chọn đúng model theo tải thực tế.
