Khi lựa chọn dây điện cho các ứng dụng công nghiệp, dân dụng hay các dự án cá nhân, việc hiểu rõ về kích cỡ dây AWG là vô cùng quan trọng. AWG không chỉ là một con số, mà là một hệ thống tiêu chuẩn quyết định khả năng dẫn điện, độ an toàn và hiệu quả của toàn bộ hệ thống. Vậy kích cỡ dây AWG là gì? Làm thế nào để quy đổi từ AWG sang mm2 một cách chính xác nhất? Aladin Electric sẽ cung cấp cho bạn cái nhìn toàn diện nhất thông qua bài viết dưới đây.

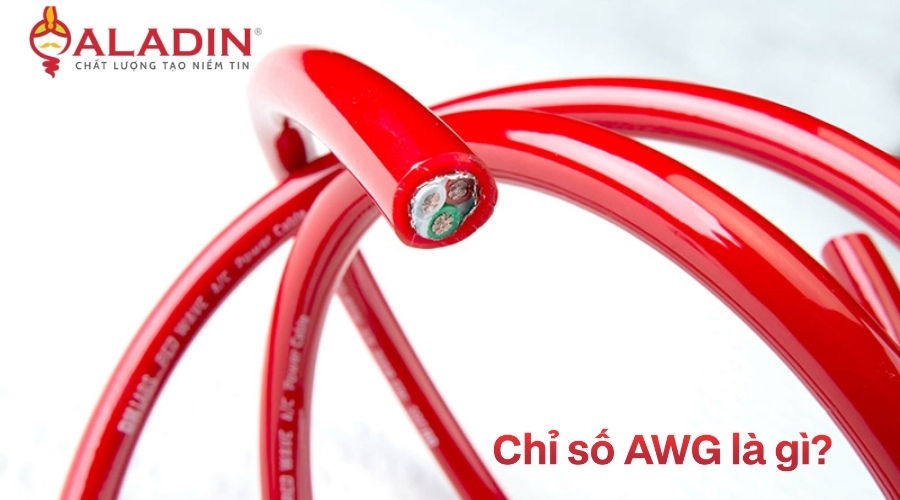

Chỉ số AWG là gì?
AWG là viết tắt của cụm từ American Wire Gauge – Hệ thống đo lường kích thước dây dẫn tiêu chuẩn của Mỹ. Tiêu chuẩn này được sử dụng chủ yếu cho các loại dây dẫn tròn, đơn, bằng vật liệu phi sắt (thường là đồng hoặc nhôm).
Một đặc điểm quan trọng cần lưu ý: Chỉ số AWG tỷ lệ nghịch với kích thước thực tế của dây. Chỉ số AWG càng lớn thì đường kính dây càng nhỏ. Lý giải cho điều này nằm ở quy trình sản xuất dây điện truyền thống. Để tạo ra sợi dây nhỏ, người ta phải kéo sợi đồng qua rất nhiều khuôn kéo. Số AWG chính là số lần sợi dây được kéo qua các khuôn đó. Dây càng kéo nhiều lần (chỉ số cao) thì càng trở nên mảnh hơn.
Hướng dẫn chi tiết cách đọc thông số kỹ thuật dây AWG
Khi nhìn vào thông số kỹ thuật của một cuộn dây, bạn sẽ thường gặp các chỉ số như “5000/0.08” trong cột “Số lõi”. Điều này có nghĩa là lõi dây được cấu tạo từ 5000 sợi đồng nhỏ có đường kính mỗi sợi là 0.08 mm. Cấu tạo đa sợi này giúp dây trở nên rất mềm dẻo, dễ uốn cong, phù hợp cho các ứng dụng di động, trong ô tô hoặc những nơi cần độ linh hoạt cao.
Các thông số khác cần quan tâm:
- Tiết diện (mm2): Diện tích mặt cắt ngang của lõi dẫn điện, quyết định trực tiếp khả năng tải dòng.
- Đường kính lõi (mm): Đường kính tổng của bó lõi sau khi xoắn các sợi nhỏ lại.
- Độ dày vỏ (mm): Lớp cách điện bảo vệ bên ngoài.
- Đường kính dây (mm): Kích thước ngoài cùng của dây sau khi có lớp vỏ cách điện.
Bảng quy đổi kích cỡ dây AWG sang mm và mm2 chi tiết
Dưới đây là bảng tra cứu thông số kỹ thuật dựa trên dữ liệu chuẩn, giúp các kỹ thuật viên dễ dàng lựa chọn loại dây phù hợp cho dự án của mình.
| Cỡ dây (AWG) | Số lõi/Đường kính lõi đơn (mm) | Tiết diện (mm2) | Đường kính lõi (mm) | Độ dày vỏ (mm) | Đường kính dây (mm) |
| 2 AWG | 6700/0.08 | 33.5 | 7.75 | 2.4 | 13 |
| 4 AWG | 5000/0.08 | 25 | 6.55 | 2.4 | 11 |
| 5 AWG | 4000/0.08 | 20 | 5.85 | 1.85 | 9.5 |
| 6 AWG | 3200/0.08 | 16 | 5.25 | 1.65 | 8.5 |
| 7 AWG | 2400/0.08 | 12 | 4.55 | 1.35 | 7.2 |
| 8 AWG | 1650/0.08 | 8.25 | 3.75 | 1.35 | 6.5 |
| 9 AWG | 1200/0.08 | 6 | 3.2 | 1.35 | 6 |
| 10 AWG | 1050/0.08 | 5.25 | 3 | 1.3 | 5.5 |
| 11 AWG | 750/0.08 | 3.8 | 2.55 | 1.2 | 5 |
| 12 AWG | 680/0.08 | 3.4 | 2.4 | 1.05 | 4.5 |
| 14 AWG | 400/0.08 | 2 | 1.85 | 0.9 | 3.5 |
| 16 AWG | 252/0.08 | 1.26 | 1.45 | 0.75 | 3 |
| 18 AWG | 150/0.08 | 0.75 | 1.15 | 0.55 | 2.3 |
| 22 AWG | 60/0.08 | 0.3 | 0.72 | 0.45 | 1.7 |
| 26 AWG | 30/0.08 | 0.15 | 0.5 | 0.45 | 1.5 |
Lưu ý: Các thông số trên áp dụng chủ yếu cho loại dây mềm (nhiều sợi nhỏ bện lại). Đối với dây lõi đơn, tiết diện (mm2) vẫn là quy chuẩn chính xác nhất để tính toán dòng điện.
Tại sao việc chọn đúng kích cỡ dây AWG lại quan trọng?
Việc lựa chọn sai kích cỡ dây AWG không chỉ ảnh hưởng đến hiệu suất thiết bị mà còn tiềm ẩn nguy cơ cháy nổ nghiêm trọng.
Khả năng chịu tải dòng điện (Ampacity)
Mỗi kích cỡ dây có một giới hạn dòng điện nhất định. Nếu bạn sử dụng dây quá nhỏ (AWG lớn) cho một thiết bị có công suất lớn, dây sẽ bị nóng lên do điện trở cao. Theo thời gian, lớp vỏ cách điện sẽ bị nóng chảy, dẫn đến đoản mạch và hỏa hoạn.
Độ sụt áp (Voltage Drop)
Trên những đoạn đường dây dài, điện trở của dây dẫn sẽ gây ra hiện tượng sụt áp. Để giảm thiểu tình trạng này, người ta thường phải chọn loại dây có kích cỡ dây AWG nhỏ hơn (tức là tiết diện dây lớn hơn) để đảm bảo điện áp ở cuối nguồn vẫn đạt chuẩn yêu cầu.
Độ bền cơ học
Trong các ứng dụng công nghiệp hoặc lắp đặt ngoài trời, dây dẫn cần có độ bền cơ học để chịu được lực kéo và tác động môi trường. Dây có tiết diện lớn (AWG thấp) thường bền vững hơn trước các tác động vật lý.
Ứng dụng phổ biến của các loại kích cỡ dây AWG hiện nay
Tùy vào chỉ số AWG, mỗi loại dây sẽ được ứng dụng trong các lĩnh vực khác nhau:
- AWG 0 – AWG 4: Thường dùng cho cáp nguồn chính, hệ thống sạc xe điện, hệ thống điện năng lượng mặt trời công suất lớn.
- AWG 6 – AWG 10: Sử dụng cho các thiết bị gia dụng công suất cao như máy điều hòa, bếp từ, lò vi sóng.
- AWG 12 – AWG 16: Phổ biến trong hệ thống chiếu sáng gia đình, ổ cắm điện thông thường.
- AWG 18 – AWG 24: Dùng cho dây tín hiệu, dây cáp mạng (Ethernet), hệ thống loa và các thiết bị điện tử nhỏ.
- AWG 26 trở lên: Thường thấy trong các mạch in (PCB), dây nối bên trong máy tính hoặc các cảm biến siêu nhỏ.

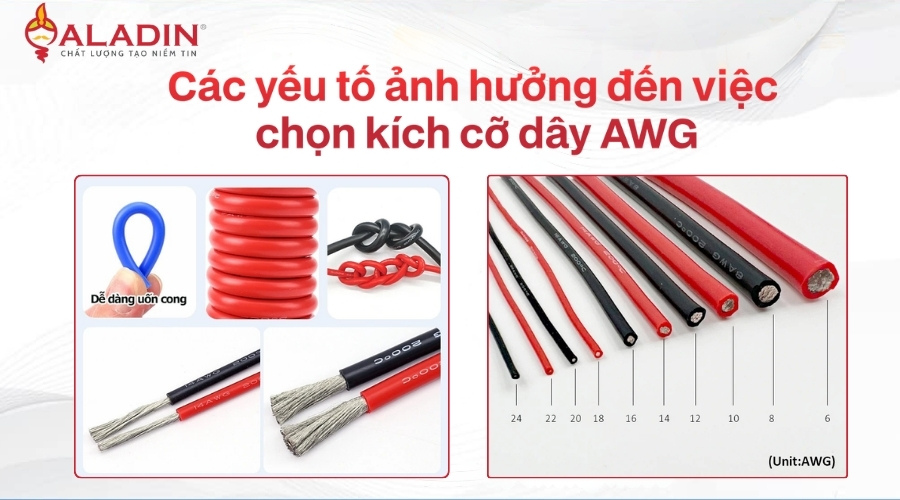

Các yếu tố ảnh hưởng đến việc chọn kích cỡ dây AWG
Khi chọn mua dây điện tại Aladin Electric, quý khách nên lưu ý các yếu tố sau:
- Chất liệu lõi: Đồng có độ dẫn điện tốt hơn nhôm. Do đó, cùng một chỉ số AWG, dây đồng sẽ chịu tải tốt hơn dây nhôm.
- Nhiệt độ môi trường: Nếu dây được lắp đặt trong môi trường nóng, khả năng chịu tải của nó sẽ giảm đi. Bạn cần chọn dây có kích cỡ lớn hơn mức tính toán thông thường.
- Kiểu lõi: Dây lõi đơn (Solid) truyền dẫn tín hiệu tốt ở tần số cao, trong khi dây nhiều sợi (Stranded) dẻo dai và dễ uốn cong hơn.
Hướng dẫn cách đo kích cỡ dây AWG chuẩn nhất
Để xác định chính xác cỡ dây khi không có thông tin in trên vỏ, bạn có thể thực hiện các bước sau:
- Sử dụng thước kẹp (Caliper): Đo đường kính phần lõi kim loại (không tính vỏ nhựa).
- Đối chiếu bảng quy đổi: Lấy giá trị mm vừa đo được so sánh với cột “Đường kính lõi” trong bảng quy đổi AWG của Aladin Electric.
- Sử dụng dưỡng đo AWG: Đây là một công cụ chuyên dụng có các khe hở tương ứng với từng cỡ dây.
Mua dây dẫn tiêu chuẩn AWG uy tín tại Aladin Electric
Aladin Electric tự hào là đơn vị cung cấp các loại dây cáp điện đạt chuẩn AWG với chất lượng hàng đầu. Chúng tôi cam kết:
- Sản phẩm chính hãng, đầy đủ CO/CQ.
- Thông số kỹ thuật chính xác theo tiêu chuẩn quốc tế.
- Tư vấn giải pháp kỹ thuật tối ưu, tiết kiệm chi phí cho khách hàng.
Xem chi tiết: Tham khảo ngay các loại dây điện silicone chống cháy từ đủ kích cỡ AWG
Nếu bạn còn đang phân vân không biết nên chọn kích cỡ dây AWG nào cho công trình của mình, hãy liên hệ ngay với chúng tôi qua hotline 081.942.9277 để được hỗ trợ nhanh nhất.
Hiểu rõ về kích cỡ dây AWG và cách quy đổi sang mm2 là kiến thức nền tảng nhưng vô cùng quan trọng. Hy vọng bài viết này của Aladin Electric đã cung cấp cho bạn đầy đủ thông tin hữu ích cho công việc và dự án của mình.
