Trong thi công điện, việc chọn kích thước hộp nối điện phù hợp ảnh hưởng trực tiếp đến độ an toàn và chất lượng hệ thống. Việc chọn hộp quá nhỏ gây khó khăn cho việc sắp xếp dây, dễ dẫn đến hiện tượng quá nhiệt; trong khi hộp quá lớn lại gây lãng phí chi phí và mất thẩm mỹ. Bài viết này Aladin Electric sẽ cung cấp cho bạn cái nhìn chi tiết nhất về các thông số kích thước tiêu chuẩn, cách tính toán không gian bên trong hộp và bí quyết lựa chọn hộp nối điện chống nước IP68 phù hợp nhất cho công trình.

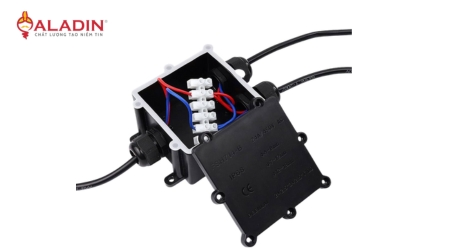

Vai trò của việc lựa chọn đúng kích thước hộp nối điện
Kích thước của hộp nối điện không chỉ đơn thuần là các con số về chiều dài, chiều rộng hay chiều cao. Nó trực tiếp ảnh hưởng đến hiệu suất vận hành và độ bền của hệ thống điện.
Thứ nhất, không gian đủ rộng giúp việc tản nhiệt tốt hơn. Khi dòng điện chạy qua các điểm nối, một lượng nhiệt nhất định sẽ sinh ra. Nếu kích thước hộp nối điện quá chật hẹp, nhiệt lượng không được lưu thông sẽ tích tụ, làm lão hóa lớp vỏ cách điện của dây dẫn, tiềm ẩn nguy cơ chập cháy.
Thứ hai, kích thước chuẩn giúp việc bảo trì, sửa chữa trở nên dễ dàng. Hãy tưởng tượng khi bạn cần kiểm tra một mối nối nhưng bên trong hộp là một “rừng” dây điện chằng chịt, bị nén chặt. Việc thao tác lúc này không chỉ khó khăn mà còn dễ làm hỏng các đầu nối lân cận.
Thứ ba, yếu tố thẩm mỹ và kỹ thuật thi công. Trong các công trình hiện đại, việc đi dây âm tường hoặc lắp đặt lộ thiên đều yêu cầu sự tinh tế. Một chiếc hộp có kích thước vừa vặn với số lượng đầu dây sẽ tạo nên sự chuyên nghiệp cho toàn bộ mặt bằng thi công.
Các loại kích thước hộp nối điện phổ biến nhất trên thị trường
Tùy vào mục đích sử dụng (âm tường, nổi, chống nước) mà nhà sản xuất đưa ra các bảng thông số khác nhau. Dưới đây là những quy cách phổ biến mà bạn thường gặp:
Kích thước hộp nối điện vuông
Đây là loại hộp phổ biến nhất trong điện dân dụng, thường dùng cho các điểm chia dây nhẹ.
- 80 x 80 x 50 (mm): Dùng cho các mối nối đơn giản, số lượng dây ít.
- 100 x 100 x 60 (mm): Kích thước tiêu chuẩn cho các căn hộ chung cư, nhà phố.
- 150 x 150 x 80 (mm): Thường dùng làm hộp tổng cho một phòng hoặc khu vực nhỏ.
Kích thước hộp nối điện chữ nhật
Loại này thường được ưu tiên khi cần nối nhiều đầu dây theo trục ngang hoặc dọc của ống luồn dây điện.
- 110 x 150 x 70 (mm)
- 160 x 200 x 80 (mm)
- 200 x 250 x 100 (mm): Thích hợp cho các hệ thống điện điều khiển hoặc điện động lực tầm trung.
Kích thước hộp nối điện tròn
Thường thấy ở các vị trí lắp đặt đèn âm trần hoặc các điểm đầu cuối của ống luồn dây tròn.
- Phi 60mm, phi 85mm, phi 100mm.
- Độ sâu thường dao động từ 40mm đến 60mm.
Kích thước hộp nối điện chống nước IP68
Đối với các dòng sản phẩm chuyên dụng tại Aladin Electric, kích thước hộp nối điện chống nước cực kỳ đa dạng để phục vụ các dự án đèn sân vườn, hồ bơi hay hệ thống điện ngoài trời. Các kích thước này thường bao gồm cả không gian cho các gioăng cao su và ốc siết cáp (Cable Glands).
Cách tính toán kích thước hộp nối điện theo số lượng dây dẫn
Để lựa chọn đúng kỹ thuật, bạn không nên chọn theo cảm tính. Có một quy tắc ngầm trong ngành điện là “Quy tắc 40%”. Nghĩa là tổng tiết diện của dây dẫn và mối nối không nên chiếm quá 40% thể tích thực tế bên trong hộp.
Bước 1: Xác định tổng tiết diện dây dẫn
Bạn cần thống kê số lượng dây đi vào hộp và tiết diện của từng dây (ví dụ: 1.5mm2, 2.5mm2, 4.0mm2…). Đừng quên tính cả phần vỏ bọc của dây điện.
Bước 2: Tính toán không gian cho các đầu nối (Connector)
Nếu bạn sử dụng các loại cầu đấu dây (Terminal block) hoặc hạt bắp nối dây, chúng sẽ chiếm một khoảng không gian đáng kể. Kích thước hộp nối điện phải đủ lớn để chứa các phụ kiện này mà không làm cong gập dây quá mức cho phép (bán kính uốn cong).
Bước 3: Lựa chọn theo bảng quy đổi
Các kỹ sư thường dựa vào bảng tiêu chuẩn NEC (National Electrical Code) để tính số lượng dây tối đa cho từng thể tích hộp. Ví dụ, một hộp có thể tích 16 inch khối (khoảng 262 cm3) có thể chứa tối đa 8 dây dẫn cỡ 14 AWG.
Tại sao hộp nối điện chống nước IP68 lại yêu cầu kích thước đặc thù?
Khi nhắc đến các dòng hộp nối tại Aladin Electric, sự khác biệt về kích thước so với hộp thông thường nằm ở cấu tạo vỏ.
Hộp IP68 cần có:
- Độ dày thành hộp lớn hơn: Để chịu được áp suất nước ở độ sâu nhất định và chống va đập cơ học (chỉ số IK).
- Khoảng trống cho gioăng silicon: Để đảm bảo độ kín khít tuyệt đối, phần mép nắp hộp luôn được thiết kế rộng hơn một chút để đặt vòng đệm.
- Vị trí lắp ốc siết cáp (Cable gland): Một chiếc hộp nối điện ngoài trời tốt cần có các lỗ chờ sẵn hoặc không gian để khoan lỗ lắp ốc siết cáp. Nếu kích thước hộp nối điện quá bé, bạn sẽ không thể vặn được các ốc siết cáp cỡ lớn (như M20, M25), dẫn đến việc rò rỉ nước tại điểm vào của dây.
Hướng dẫn lựa chọn kích thước hộp nối điện theo môi trường lắp đặt
Môi trường lắp đặt là yếu tố then chốt quyết định bạn nên chọn loại hộp nào và kích cỡ ra sao.
Lắp đặt trong nhà
Trong môi trường khô ráo, ưu tiên hàng đầu là sự gọn gàng. Bạn có thể chọn các loại hộp nhựa PVC nhẹ với kích thước vừa khít với số lượng dây. Tuy nhiên, nếu lắp trong hộp kỹ thuật (hộp gen), hãy chọn kích thước lớn hơn một chút để dự phòng cho việc nâng cấp, thêm dây sau này.
Lắp đặt ngoài trời và âm đất
Đây là nơi mà các sản phẩm IP68 của Aladin Electric phát huy tác dụng.
- Với hệ thống tưới cây: Chọn hộp nhỏ gọn nhưng có nhiều cổng (3 ngõ hoặc 4 ngõ) để chia nhánh dễ dàng.
- Với hệ thống chiếu sáng âm đất: Kích thước hộp nối điện cần đủ sâu để khi chôn xuống, phần nắp vẫn có thể tiếp cận dễ dàng để bảo trì nhưng không bị xe cộ cán vỡ (ưu tiên hộp nhựa cường lực hoặc hợp kim nhôm).
Lắp đặt trong môi trường công nghiệp
Tại các nhà xưởng, nơi có rung động mạnh hoặc hóa chất, kích thước hộp thường rất lớn (loại tủ phân phối nhỏ) để có thể tích hợp thêm các thiết bị bảo vệ như cầu chì hoặc chống sét lan truyền bên trong.
Những sai lầm tai hại khi chọn sai kích thước hộp nối điện
- Chọn hộp quá nhỏ gây ép dây: Khi các dây điện bị ép quá chặt, lớp vỏ nhựa có thể bị trầy xước trong quá trình lắp đặt. Điều này cực kỳ nguy hiểm nếu độ ẩm xâm nhập, gây ra hiện tượng phóng điện.
- Không tính đến kích thước của ốc siết cáp: Nhiều người mua hộp về mới nhận ra lỗ khoan quá sát nhau, không thể vặn được ốc siết cáp chống nước.
- Bỏ qua chiều sâu của hộp: Đối với lắp âm tường, nếu hộp quá nông, khi lắp mặt nạ công tắc hoặc ổ cắm lên trên, phần dây nối phía sau sẽ bị cấn, gây hở nắp hoặc thậm chí tuột mối nối.
Ưu điểm khi mua hộp nối điện tại Aladin Electric
Aladin Electric không chỉ cung cấp sản phẩm mà còn mang đến giải pháp kỹ thuật tối ưu. Khi bạn băn khoăn về kích thước hộp nối điện, đội ngũ của chúng tôi sẽ tư vấn dựa trên:
- Đường kính dây điện bạn đang sử dụng.
- Số lượng đầu vào/đầu ra của hệ thống.
- Độ sâu và vị trí lắp đặt thực tế.
Các dòng hộp nối IP68 tại Aladin Electric đều đạt chứng nhận chất lượng quốc tế, vỏ nhựa PA66 chịu nhiệt, chống tia UV và có dải kích thước cực kỳ linh hoạt từ những mẫu mini cho đèn Led đến những mẫu lớn cho cáp điện động lực.
Các tiêu chuẩn kỹ thuật cần lưu ý khi xem bảng kích thước
Khi đọc catalogue về kích thước hộp nối điện, bạn cần chú ý đến các thông số sau:
- Internal Dimensions (Kích thước thông thủy): Là không gian thực tế bạn có thể sử dụng bên trong.
- External Dimensions (Kích thước phủ bì): Quan trọng khi bạn cần khoét lỗ trên tường hoặc đặt vào các không gian hẹp.
- Mounting Centers: Khoảng cách giữa các lỗ bắt vít cố định hộp vào bề mặt.
- Knockouts: Các lỗ chờ sẵn trên hộp. Hãy kiểm tra xem đường kính lỗ chờ có khớp với đường kính ống luồn dây (16mm, 20mm, 25mm…) của bạn không.
Quy trình lắp đặt hộp nối điện đúng kích thước chuẩn kỹ thuật
Để đảm bảo an toàn, sau khi chọn được kích thước hộp nối điện phù hợp, bạn cần tuân thủ quy trình lắp đặt sau:
- Định vị: Xác định vị trí lắp sao cho thuận tiện cho việc đấu nối và kiểm tra.
- Khoan và lắp ốc siết cáp (đối với hộp chống nước): Đảm bảo lỗ khoan vừa khít với kích cỡ của ốc siết.
- Luồn dây và tuốt vỏ: Để thừa một đoạn dây khoảng 10-15cm bên trong hộp để dễ dàng thao tác nối.
- Đấu nối: Sử dụng cầu đấu dây hoặc băng keo điện chất lượng cao. Sắp xếp dây theo vòng tròn hoặc theo lớp để tận dụng tối đa không gian.
- Kiểm tra gioăng và đóng nắp: Đối với hộp IP68, hãy đảm bảo gioăng cao su sạch sẽ, không bị vặn xoắn trước khi siết vít nắp hộp.
Tổng kết và lời khuyên từ chuyên gia
Lựa chọn kích thước hộp nối điện không phải là việc quá khó nhưng đòi hỏi sự tỉ mỉ và hiểu biết về kỹ thuật. Đừng vì tiết kiệm một chút chi phí mà chọn những chiếc hộp quá nhỏ hoặc kém chất lượng, bởi chi phí sửa chữa hệ thống điện về sau sẽ lớn hơn rất nhiều.
Tóm lại, để chọn được kích thước chuẩn:
- Luôn chọn hộp có thể tích lớn hơn ít nhất 25% so với tổng thể tích dây và đầu nối.
- Ưu tiên hộp có tiêu chuẩn IP cao (IP66, IP67, IP68) nếu lắp đặt ở khu vực ẩm ướt.
- Tham khảo ý kiến chuyên gia nếu bạn đang thực hiện các dự án đặc thù như điện mặt trời, hồ bơi hay hệ thống chiếu sáng cảnh quan.
Nếu bạn đang tìm kiếm các sản phẩm hộp nối điện chất lượng cao với kích thước chuẩn xác nhất, hãy truy cập ngay danh mục Hộp nối chống nước IP68 của Aladin Electric. Chúng tôi tự hào là đơn vị cung cấp các thiết bị điện uy tín, đồng hành cùng sự an toàn của mọi công trình.
Hy vọng bài viết này đã cung cấp đầy đủ thông tin hữu ích về kích thước hộp nối điện cho quý khách hàng và các bạn kỹ thuật viên. Chúc các bạn có những công trình an toàn và bền vững!
