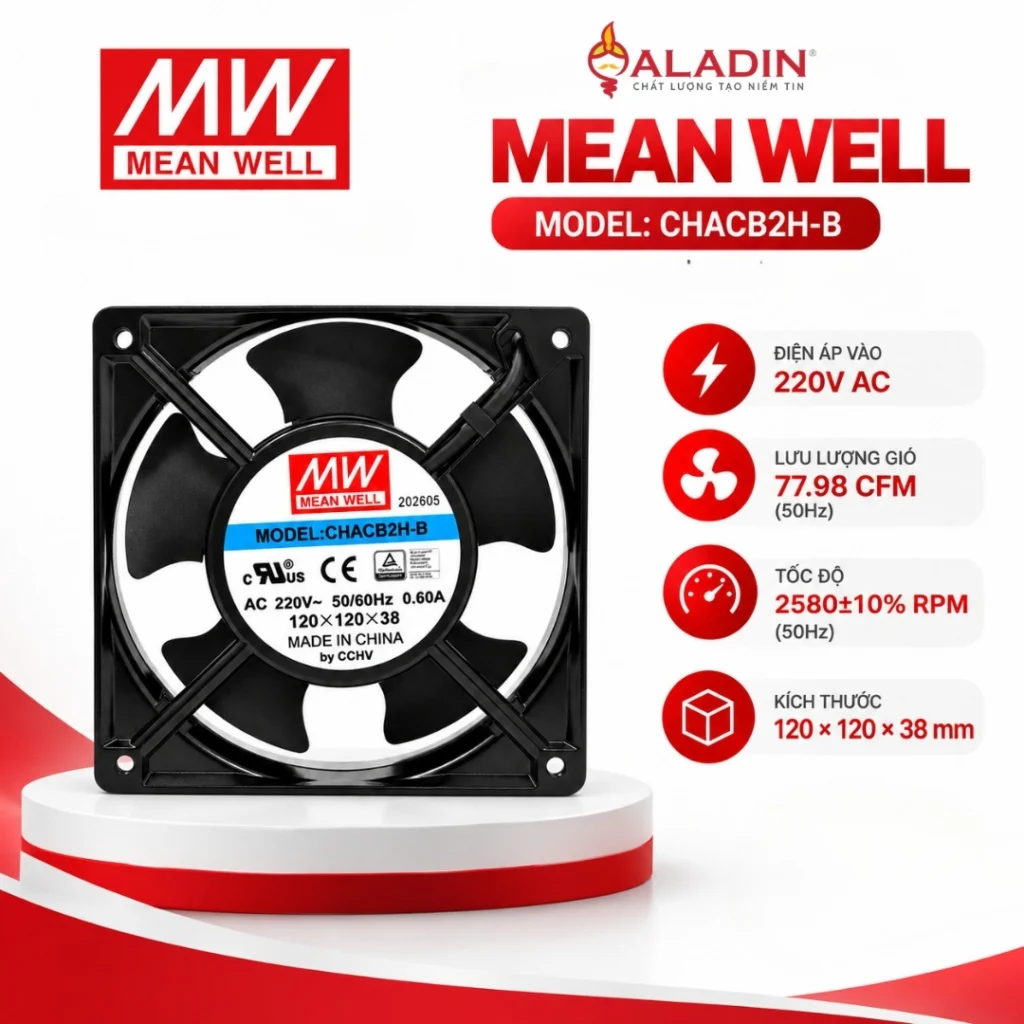

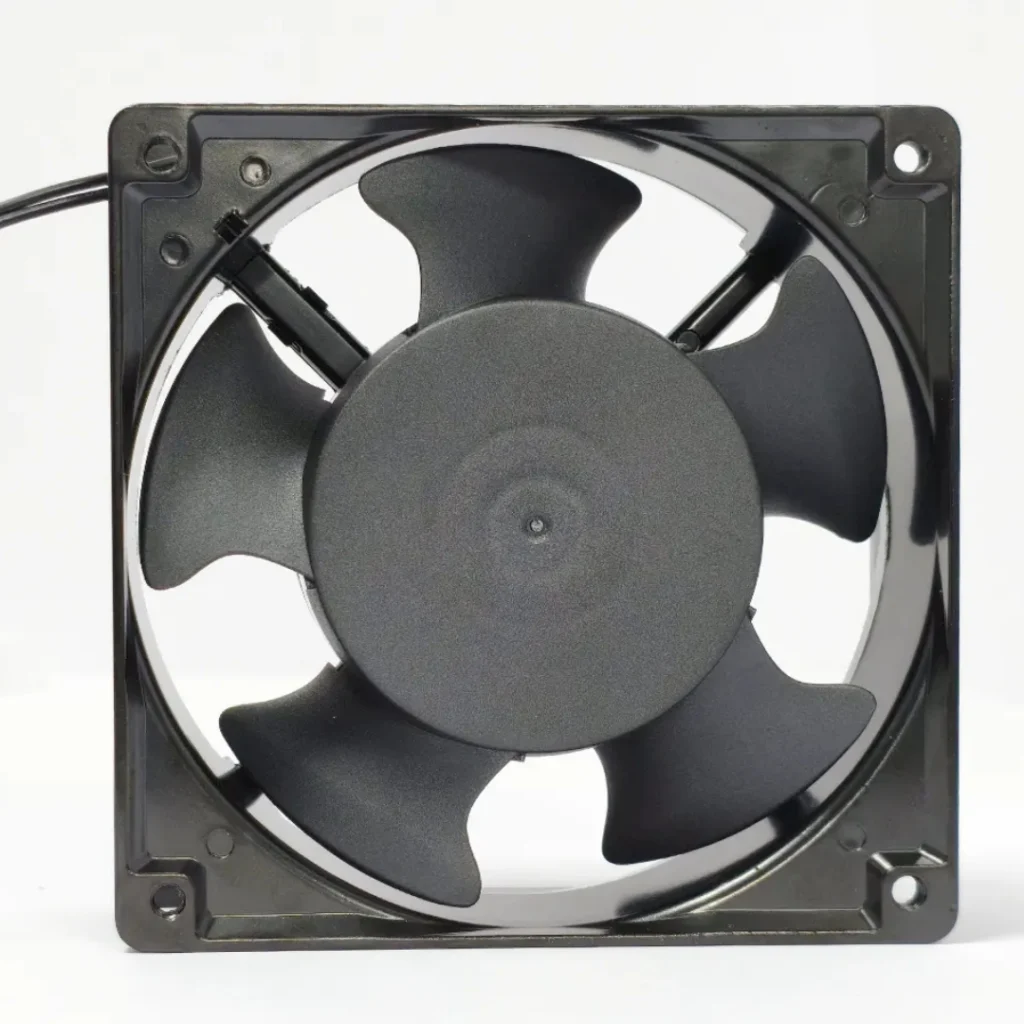

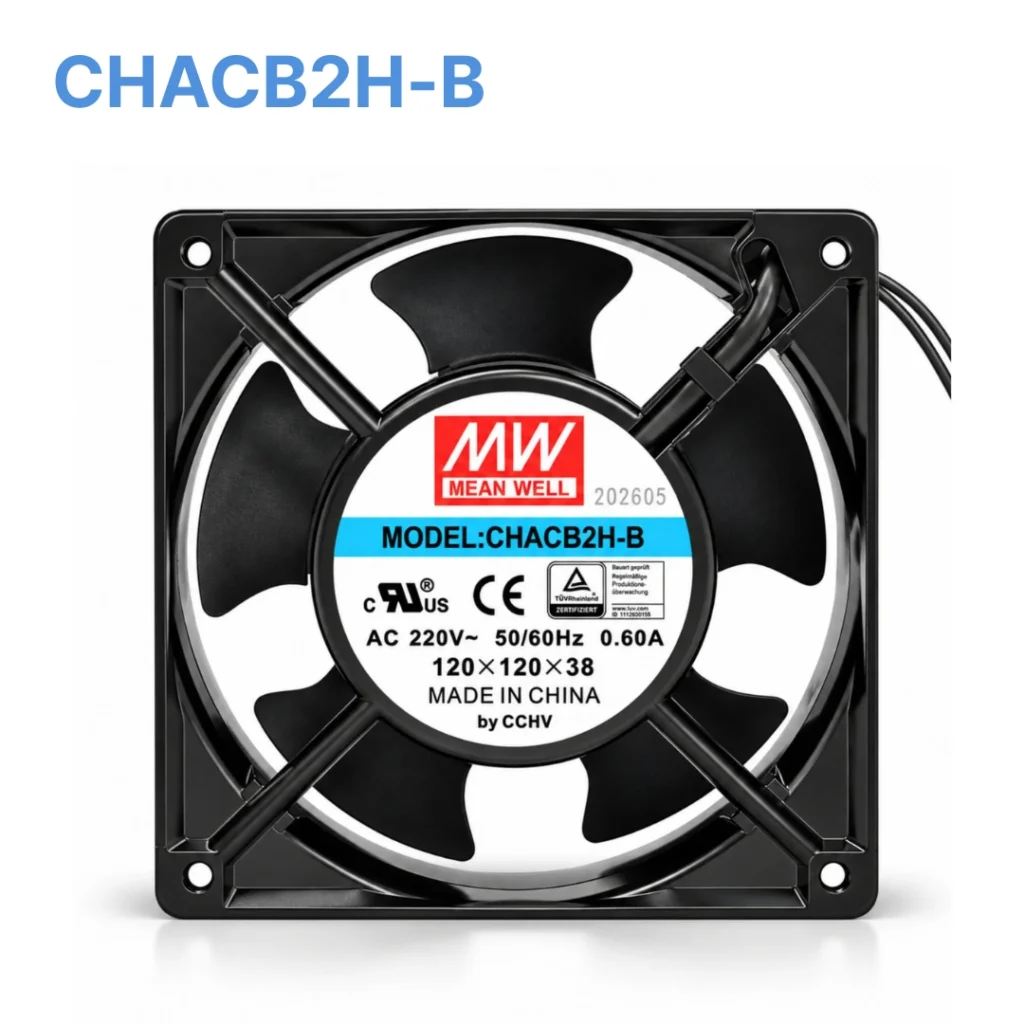

Quạt hút xoay chiều Mean Well CHACB2H-B sử dụng nguồn 220V AC (200–240V), kích thước 120x120x38.5mm, công suất 17W, tốc độ quay 2580–2850 RPM. Trang bị động cơ Shaded Pole, bạc đạn Ball Bearing và khung nhôm đúc ADC-12 chắc chắn. Lưu lượng gió đạt 77.98–85.62 CFM, tương đương tối đa 145.5 m³/h, áp suất tĩnh 6.90 mmH2O. Phù hợp lắp tại nóc hoặc cửa tủ để thông gió, làm mát tủ điện công nghiệp, tủ MSB, tủ biến tần và tủ điều khiển.
Đặc điểm kỹ thuật nổi bật
Lưu lượng gió lên đến 145.5 m³/h
Quạt Mean Well CHACB2H-B tạo lưu lượng gió tối đa 85.62 CFM, tương đương khoảng 145.5 m³/h. Khả năng lưu thông khí lớn giúp đẩy nhanh quá trình trao đổi nhiệt giữa bên trong tủ điện và môi trường bên ngoài, từ đó hạn chế tình trạng tích tụ nhiệt quanh các thiết bị công suất.
Áp suất tĩnh cao, phù hợp lắp trong tủ điện
Với áp suất tĩnh đạt khoảng 6.90 mmH2O, CHACB2H-B có khả năng duy trì luồng khí ngay cả khi đường gió gặp các vật cản như lưới lọc, khe thông gió, dây dẫn hoặc mật độ linh kiện cao.
Đặc tính này đặc biệt quan trọng đối với hệ thống tủ điện công nghiệp, nơi luồng khí thường phải đi qua nhiều khu vực có trở lực.
Động cơ Shaded Pole Motor AC
Quạt sử dụng động cơ AC Shaded Pole Motor, kết cấu đơn giản và phù hợp với yêu cầu vận hành liên tục. Nguồn cấp 200–240V AC cho phép quạt kết nối trực tiếp với hệ thống điện 220V thông dụng trong các tủ điều khiển công nghiệp.
Ball Bearing tăng độ ổn định vận hành
Cấu trúc vòng bi bạc đạn Ball Bearing giúp rotor quay ổn định ở tốc độ lên đến 2850 RPM, hạn chế ma sát và phù hợp với các ứng dụng cần quạt làm việc trong thời gian dài.
Tuổi thọ thiết kế của quạt đạt khoảng 20.000 giờ tại nhiệt độ môi trường 25°C.
Khung nhôm đúc ADC-12 chắc chắn
Phần khung được chế tạo từ hợp kim nhôm đúc ADC-12, có độ cứng cơ học tốt và khả năng tản nhiệt hiệu quả. Kết cấu kim loại giúp quạt phù hợp hơn với môi trường công nghiệp so với các dòng quạt khung nhựa thông thường.
Dải nhiệt độ hoạt động rộng
CHACB2H-B có thể làm việc trong khoảng nhiệt độ -40°C đến +70°C, đáp ứng nhiều điều kiện vận hành khác nhau của tủ điện, máy móc và hệ thống tự động hóa.
Ứng dụng của quạt Mean Well CHACB2H-B
Quạt tủ điện AC 220V Mean Well CHACB2H-B thường được sử dụng cho:
- Tủ điện điều khiển công nghiệp.
- Tủ PLC và hệ thống tự động hóa.
- Tủ biến tần và servo.
- Tủ nguồn, tủ phân phối điện.
- Máy CNC và máy sản xuất tự động.
- Thiết bị viễn thông và hệ thống điều khiển.
- Bộ nguồn công suất lớn.
- Thiết bị điện tử cần cưỡng bức lưu thông không khí.
Khi kết hợp với lưới lọc gió hoặc cửa thoát khí phù hợp, quạt giúp hình thành luồng đối lưu cưỡng bức trong tủ, hỗ trợ giảm nhiệt độ vận hành của linh kiện và tăng độ ổn định của toàn bộ hệ thống.
Vì sao nên sử dụng Mean Well CHACB2H-B cho tủ điện?
Điểm mạnh của quạt AC Mean Well CHACB2H-B nằm ở sự cân bằng giữa kích thước tiêu chuẩn 120 mm, lưu lượng gió lớn và khả năng tạo áp suất tĩnh cao. Công suất chỉ 17W nhưng quạt có thể đạt lưu lượng lên đến 145.5 m³/h, thích hợp cho các hệ thống yêu cầu giải nhiệt liên tục. Ngoài ra, sản phẩm đáp ứng các tiêu chuẩn CE, cURus, TÜV và RoHS, thuận tiện cho việc tích hợp vào máy móc, thiết bị và tủ điện công nghiệp yêu cầu linh kiện có chứng nhận kỹ thuật rõ ràng.
Khách hàng có thể liên hệ Aladin Electric để được hỗ trợ lựa chọn model quạt theo điện áp, kích thước, lưu lượng gió, áp suất tĩnh và điều kiện vận hành thực tế của hệ thống.
