Dây mát (dây trung tính, ký hiệu N) và dây tiếp địa (dây nối đất bảo vệ, ký hiệu PE) là hai dây khác nhau về chức năng trong hệ điện hạ áp: N là dây dẫn dòng làm việc trở về nguồn để khép mạch, còn PE chỉ dẫn dòng rò từ vỏ kim loại thiết bị xuống đất khi có sự cố. Trên cầu đấu domino, hai dây này phải nằm ở cực riêng và không bao giờ được đấu chung. Bài này dành cho thợ điện và kỹ sư M&E cần đấu N và PE đúng kỹ thuật, phân biệt được lúc nào một cầu đấu domino nhựa là đủ và lúc nào bắt buộc dùng thanh đồng tiếp địa riêng.

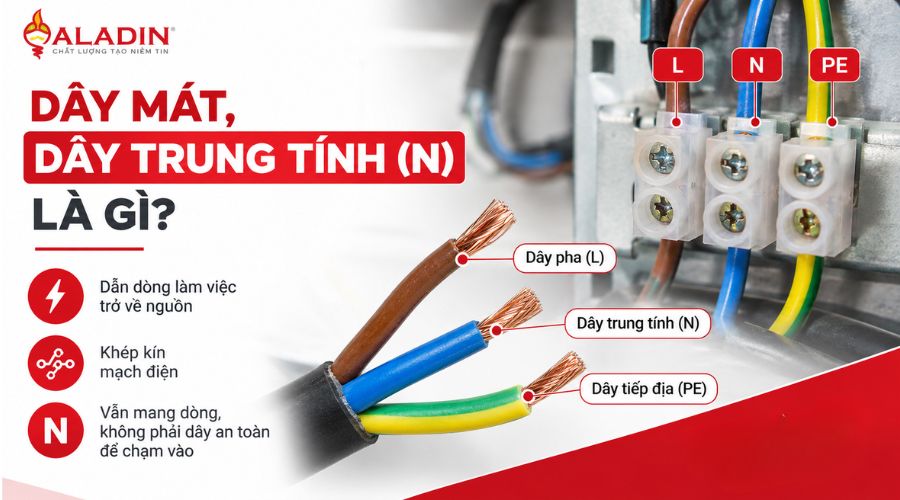

Dây mát, dây trung tính (N) là gì?
Dây mát (còn gọi dây nguội, dây trung tính, ký hiệu N cho Neutral) là dây dẫn dòng làm việc trở về nguồn để khép kín mạch điện. Trong hệ 1 pha, dòng tải đi từ dây pha L qua thiết bị rồi quay về qua dây N. Ở điều kiện cân bằng, điện thế của N gần với đất, nhưng khi có tải thì N vẫn mang dòng, không phải là dây an toàn để chạm vào.
Điểm mấu chốt với người thi công: dây N là dây MANG DÒNG (current-carrying), khác hẳn dây tiếp địa. Vì N tải dòng làm việc nên tiết diện của nó phải tương xứng dây pha, và trên cầu đấu bạn xử lý N như một dây có điện thật sự. Trên cầu đấu domino, dây N của nhiều nhánh tải nhỏ thường được gom hoặc chia tại một cực riêng, tách khỏi cực của dây pha và tách khỏi dây tiếp địa.
Dây tiếp địa (PE) là gì và khác dây trung tính ở điểm nào?
Dây tiếp địa (dây nối đất bảo vệ, ký hiệu PE cho Protective Earth) là dây nối vỏ kim loại của thiết bị về hệ thống nối đất. Bình thường PE KHÔNG mang dòng; nó chỉ dẫn dòng rò xuống đất khi cách điện hỏng và vỏ thiết bị bị chạm điện, giúp cắt nhanh nguồn qua thiết bị bảo vệ và chống điện giật cho người.
Khác biệt cốt lõi giữa N và PE nằm ở chức năng, không phải ở việc “cả hai đều gần điện thế đất”:
- Dây trung tính N: mang dòng làm việc liên tục, là một phần của mạch tải, có sụt áp dọc dây khi có dòng.
- Dây tiếp địa PE: chỉ mang dòng khi sự cố, còn lại ở trạng thái không dòng, giữ vỏ thiết bị ở điện thế đất để an toàn cho người.
Vì hai vai trò này ngược nhau về bản chất, N và PE đi theo hai đường riêng trong tủ và kết thúc ở hai điểm đấu riêng. Gộp chúng lại là xóa mất ranh giới an toàn, phần “Vì sao không được đấu chung” bên dưới nói rõ hệ quả.
Màu dây trung tính và dây tiếp địa theo tiêu chuẩn nào?
Theo quy ước màu dây của TCVN 7447 và tiêu chuẩn quốc tế IEC, dây tiếp địa PE bắt buộc dùng màu xanh lá sọc vàng, không được dùng màu này cho bất kỳ dây nào khác. Dây trung tính N theo chuẩn mới dùng màu xanh nhạt (light blue); nhiều hệ lắp đặt cũ ở Việt Nam vẫn dùng dây đen hoặc trắng cho N, nên khi đấu nối bạn phải kiểm tra thực tế thay vì tin màu.
Bảng dưới tóm tắt màu và ký hiệu để tra nhanh khi bấm đầu cosse và đưa dây vào cầu đấu:
| Dây | Ký hiệu | Màu chuẩn (TCVN 7447 / IEC) | Vai trò |
|---|---|---|---|
| Tiếp địa (nối đất bảo vệ) | PE | Xanh lá sọc vàng (bắt buộc) | Dẫn dòng rò xuống đất, không mang dòng làm việc |
| Trung tính (dây mát, dây nguội) | N | Xanh nhạt (chuẩn mới); hệ cũ VN hay đen hoặc trắng | Dẫn dòng làm việc về nguồn |
| Trung tính gộp tiếp địa (chỉ trong TN-C) | PEN | Xanh lá sọc vàng có đánh dấu xanh nhạt ở đầu (theo IEC 60445) | Vừa làm N vừa làm PE trên cùng một dây (không tách được) |
| Pha (dây nóng) | L, hoặc L1/L2/L3 | 1 pha thường đỏ; 3 pha theo quy ước hệ | Dẫn điện áp tới tải |
Ký hiệu PEN xuất hiện khi hệ dùng chung một dây cho cả N và PE (hệ TN-C). Đây là trường hợp riêng và là gốc rễ của nhiều rủi ro an toàn, nên hiểu rõ trước khi đọc phần tiếp theo.
Vì sao không được đấu chung dây trung tính (N) và dây tiếp địa (PE)?
Không được đấu chung vì khi nối N với PE tại tủ hoặc tại cầu đấu, bạn biến hệ tách N-PE (TN-S) thành hệ dùng chung dây (TN-C). Lúc đó dòng làm việc của N sẽ chia một phần chạy qua dây PE và vỏ thiết bị. Hậu quả là thiết bị chống dòng rò RCD/RCCB nhảy vô cớ hoặc bị nhiễu, và trên vỏ kim loại xuất hiện sụt áp khi mang tải.
Cụ thể hơn, ba hệ quả an toàn mà thợ và kỹ sư M&E cần nhớ:
- RCD nhảy sai hoặc không bảo vệ đúng: RCD so sánh dòng đi trên L và về trên N. Khi một phần dòng N vòng qua PE, tổng dòng không cân, RCD thấy chênh lệch như đang có rò và ngắt vô cớ. Ngược lại, ở một số cách đấu sai, dòng sự cố lại không chạy đúng đường để RCD tác động.
- Vỏ thiết bị mang điện khi dây N bị đứt: nếu N và PE đã nối chung ở phía tải mà đoạn dây gộp bị đứt phía trước, dòng tải sẽ tìm đường về nguồn qua PE và làm toàn bộ vỏ kim loại đấu vào PE mang điện áp nguy hiểm. Người chạm vào vỏ có thể bị điện giật. Đây là rủi ro chết người điển hình của việc gộp N-PE sai chỗ.
- Nhiễu và phát nóng: dòng chạy lạc trên PE gây chênh điện thế giữa các vỏ thiết bị, ảnh hưởng thiết bị điện tử nhạy cảm và làm nóng các mối nối không thiết kế để tải dòng.
Điểm nối N và PE (nếu hệ yêu cầu) chỉ được đặt đúng một vị trí do thiết kế quy định ở đầu nguồn, không phải tại cầu đấu nhánh trong tủ. Chi tiết điều kiện áp dụng TN-C, TN-S và TN-C-S trên lưới Việt Nam nên đối chiếu hồ sơ thiết kế và TCVN 7447, bài này giữ ở mức nguyên lý.

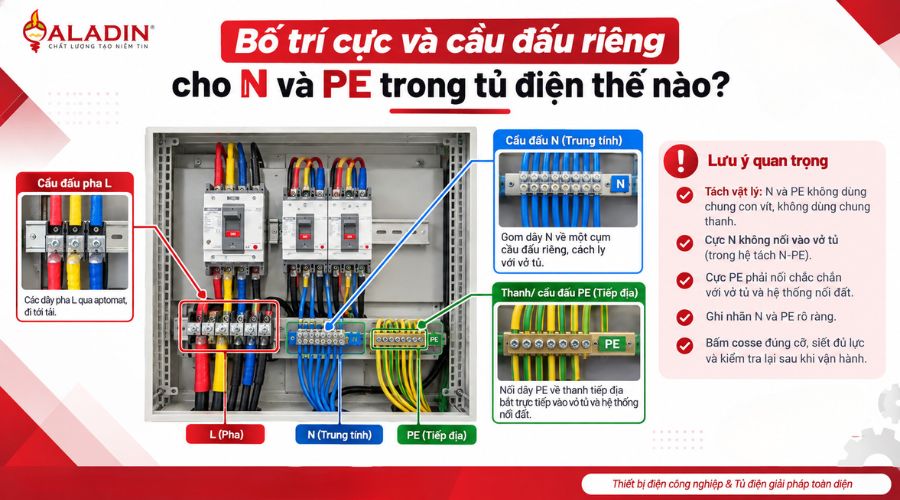

Bố trí cực và cầu đấu riêng cho N và PE trong tủ điện thế nào?
Nguyên tắc bố trí là tách vật lý: dây N kết thúc ở một cụm cực riêng, dây PE kết thúc ở một cụm cực khác, hai cụm không dùng chung con vít, không dùng chung thanh. Cách sắp xếp phổ biến trong tủ M&E chuẩn hệ tách N-PE như sau:
- Cực pha L: qua aptomat, đi tới tải. Trên cầu đấu, các dây pha nằm ở dãy riêng.
- Cực trung tính N: gom về một cầu đấu N riêng (thanh trung tính hoặc cầu đấu domino cho tải nhỏ), cách ly với đế tủ. Cụm N không được chạm vỏ tủ.
- Cực tiếp địa PE: nối về một thanh đồng tiếp địa bắt trực tiếp vào vỏ tủ và về hệ thống nối đất. Mọi vỏ kim loại, cửa tủ, ray DIN cũng nối về thanh PE này.
Ba câu hỏi thực địa hay gặp khi bố trí:
Cực N có được nối vào vỏ tủ không? Không, trong hệ tách N-PE thì cụm N phải cách ly với vỏ tủ, chỉ cụm PE mới nối vỏ. Đấu N chạm vỏ là vô tình tạo lại điểm nối N-PE sai chỗ.
Thứ tự sắp xếp nên thế nào? Thông dụng là đặt cụm PE ở một phía (thường sát đế hoặc cạnh tủ, gần điểm vào của cáp nối đất) và cụm N ở phía đối diện hoặc trên ray riêng, đủ khoảng cách để không nhầm khi bảo trì. Ghi nhãn N và PE rõ ràng tại cầu đấu.
Có cần siết đúng lực không? Có. Mối nối lỏng trên cực N mang dòng sẽ phát nóng và tăng trở kháng; mối PE lỏng làm mất đường thoát dòng sự cố. Bấm đầu cosse đúng cỡ, siết đủ lực và kiểm tra lại sau khi vận hành thử. Muốn nắm cách chọn loại cầu đấu theo số cực và dòng, bạn xem bài phân loại các dạng cầu đấu trong bài viết về các loại cầu đấu điện domino.
Cầu đấu domino nhựa có dùng cho dây mát và tiếp địa được không?
Dùng được cho dây trung tính N ở tải nhỏ, nhưng không phải là lựa chọn cho toàn bộ hệ tiếp địa và dòng lớn. Cầu đấu domino nhựa vít siết hợp để gom hoặc chia dây N của các nhánh chiếu sáng, ổ cắm, nhánh tải nhỏ trong tủ. Với dây PE và các đường dòng lớn, chuẩn tủ điện dùng thanh đồng tiếp địa (busbar PE) bắt bulông vào vỏ tủ, đây là một loại phụ kiện chuyên dụng khác.
Phân định trung thực để bạn chọn đúng:
- Domino nhựa vít siết: thân nhựa cách điện, siết dây bằng vít, phù hợp gom/chia dây N cho nhánh tải nhỏ, dễ lắp trên ray DIN. Đây là nhóm sản phẩm cầu đấu mà Aladin Electric cung cấp, xem dải cầu đấu trong danh mục cầu đấu điện domino.
- Thanh đồng tiếp địa / busbar PE: thanh đồng đặc, nhiều lỗ bắt bulông, dẫn dòng lớn và nối tập trung mọi dây nối đất về một điểm, thường bắt thẳng vào vỏ tủ. Đây là loại chuyên dụng khác, Aladin Electric không kinh doanh nhóm thanh đồng tiếp địa này, nên khi công trình cần busbar PE bạn tìm nhà cung cấp chuyên về vật tư nối đất.
Nói ngắn gọn: domino nhựa không kém, nó chỉ đúng việc của nó là đấu và chia dây N tải nhỏ; còn PE và dòng lớn thì thanh đồng tiếp địa mới đúng thiết kế. Chọn sai nhóm phụ kiện, ví dụ dồn cả hệ PE vào một domino nhựa, là vừa quá tải mối nối vừa sai nguyên tắc tách N-PE.
Khi cần tư vấn chọn cầu đấu domino theo số cực và dòng định mức cho nhánh N trong tủ, bạn liên hệ đội kỹ thuật Aladin Electric để được hỗ trợ. Với hạng mục thanh đồng tiếp địa và vật tư nối đất chuyên dụng, hãy làm việc với đơn vị chuyên ngành để đúng chuẩn an toàn.
