Cầu đấu domino điện 3 pha là thanh cầu đấu (terminal block) dùng để tách và nối các dây của hệ điện 3 pha 380-400V tại một điểm đấu nối cố định, mỗi cọc siết một dây pha hoặc dây trung tính, tiếp địa. Điểm khác biệt so với hệ 1 pha nằm ở số cực bạn cần: hệ 3 pha kéo theo 3 dây pha L1, L2, L3 thay vì 1 dây nóng, nên cấu hình cực và cách gán cọc phức tạp hơn hẳn. Bài này đi thẳng vào cái mà các trang bán hàng ít nói rõ: 3 pha cần mấy cực, gán cọc và màu dây thế nào cho đúng chuẩn, cách chọn dòng định mức và tiết diện dây trung tính.
Nếu bạn cần bức tranh tổng thể về các kiểu cầu đấu trước, hãy xem bài phân loại cầu đấu domino theo cấu tạo và ứng dụng. Ở đây chúng ta tập trung riêng vào bối cảnh 3 pha.

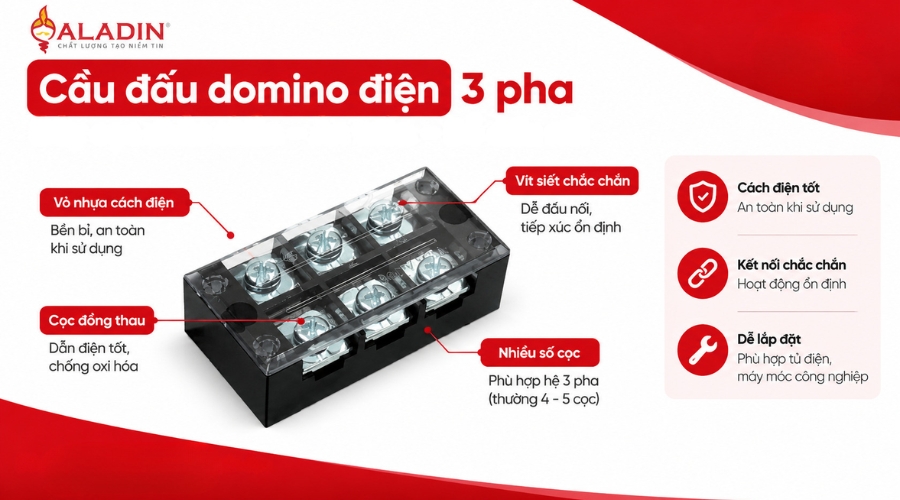

Cầu đấu domino điện 3 pha là gì và khác cầu đấu 1 pha ở đâu?
Về bản chất, cầu đấu domino 3 pha vẫn là dãy cọc kim loại có vít siết bọc trong vỏ nhựa cách điện, chỉ khác là số cọc được bố trí đủ cho một hệ 3 pha. Hệ 1 pha chỉ có 1 dây pha (L) và 1 dây trung tính (N), tối đa thêm 1 dây tiếp địa (PE), nên 2-3 cọc là đủ. Hệ 3 pha có 3 dây pha lệch nhau 120 độ, cộng thêm N và PE tùy sơ đồ, nên số cọc tối thiểu đã là 3 và thường là 4 hoặc 5.
Hệ quả thực tế: với cầu đấu 3 pha, bạn phải gán đúng từng cọc cho từng pha và giữ nguyên thứ tự pha xuyên suốt tủ, vì đảo pha có thể làm động cơ quay ngược. Với cầu đấu 1 pha, thứ tự chỉ là pha và trung tính nên rủi ro này không tồn tại. Đây là lý do người trong nghề luôn đánh dấu màu dây và ký hiệu cọc rất kỹ khi làm hệ 3 pha.
Hệ 3 pha cần cầu đấu mấy cực?
Số cực phụ thuộc vào hệ của bạn là 3 pha 3 dây, 4 dây hay 5 dây. Quy tắc gọn: đếm đủ số dây thực tế đi qua điểm đấu rồi chọn cầu đấu có số cực bằng hoặc lớn hơn. Hệ 3 pha có 3 dạng phổ biến, mỗi dạng ứng với một số cực khác nhau.
- 3 pha 3 dây (L1, L2, L3): chỉ có 3 dây pha, không kéo trung tính. Thường dùng cho tải cân bằng như động cơ 3 pha. Cần cầu đấu 3 cực.
- 3 pha 4 dây (L1, L2, L3, N): thêm dây trung tính để lấy điện áp 1 pha 220V cho chiếu sáng, ổ cắm. Đây là dạng hay gặp nhất ở tòa nhà, chung cư. Cần cầu đấu 4 cực.
- 3 pha 5 dây (L1, L2, L3, N, PE): thêm dây tiếp địa an toàn (PE). Đây là cấu hình an toàn nhất, khuyến nghị cho hầu hết tủ điện hiện đại. Cần cầu đấu 5 cực hoặc 4 cực cộng một thanh tiếp địa riêng.
Khi tủ có nhiều nhánh, số cực được nhân lên theo bội của cấu hình gốc. Ví dụ tủ chia 4 nhánh tải 3 pha 5 dây thì bạn cần một cụm cầu đấu đủ 20 điểm, thường ghép nhiều thanh domino cạnh nhau hoặc dùng loại chia dây 1 vào nhiều ra. Muốn hiểu tại sao mỗi nhánh lại cần đủ pha, trung tính và tiếp địa, bạn có thể đọc thêm bài vì sao dây điện thường có 3 dây.
Gán cọc L1, L2, L3, N, PE và màu dây thế nào cho đúng chuẩn?
Nguyên tắc gán cọc: đọc từ trái sang phải theo thứ tự L1 – L2 – L3 – N – PE và giữ nguyên thứ tự đó ở mọi thanh domino trong tủ. Mỗi cọc gắn một màu dây cố định theo chuẩn màu, để bất kỳ thợ nào mở tủ ra cũng đọc được pha nào ra pha nào mà không cần đo. Có hai bộ chuẩn màu bạn sẽ gặp ở Việt Nam: mã màu IEC (tiêu chuẩn quốc tế) và mã màu quen dùng theo TCVN, thực tế thi công VN.
Bảng dưới đây gộp cả bốn thứ vào một chỗ: cấu hình 3 pha, số cực domino cần, gán cọc và màu dây theo cả hai chuẩn. Đây là phần các trang bán SKU thường bỏ qua.
| Cọc / vai trò | Ký hiệu | Có ở cấu hình | Màu dây IEC (quốc tế) | Màu dây TCVN / thực tế VN |
|---|---|---|---|---|
| Pha 1 | L1 | 3 / 4 / 5 dây | Nâu | Đỏ |
| Pha 2 | L2 | 3 / 4 / 5 dây | Đen | Vàng (hoặc trắng) |
| Pha 3 | L3 | 3 / 4 / 5 dây | Xám | Xanh dương |
| Trung tính | N | 4 / 5 dây | Xanh lam nhạt | Đen (hoặc trắng) |
| Tiếp địa | PE | 5 dây | Xanh lá sọc vàng | Vàng sọc xanh lá |
Lưu ý quan trọng nhất khi gán màu: mỗi công trình chỉ được dùng thống nhất một bộ chuẩn màu từ đầu đến cuối. Trộn màu IEC ở tủ này với màu TCVN ở tủ kia trong cùng một hệ là công thức gây nhầm pha, nguy hiểm khi bảo trì. Nếu tủ hiện hữu đang chạy màu đỏ – vàng – xanh dương thì tủ mở rộng cũng theo đúng bộ đó, đừng đổi sang nâu – đen – xám giữa chừng. Riêng dây PE thì cả hai chuẩn đều dùng nền xanh lá sọc vàng, tuyệt đối không dùng màu này cho bất kỳ dây pha hay trung tính nào.
Về thao tác siết dây và tuốt vỏ đúng kỹ thuật tại cọc, bạn xem bài nền đấu dây điện an toàn đúng kỹ thuật. Bài này không lặp lại phần đó, chỉ tập trung vào cấu hình cực và gán pha.
Chọn dòng định mức cầu đấu theo tải 3 pha ra sao?
Nguyên tắc chọn dòng: xác định dòng làm việc của mỗi pha, rồi chọn cầu đấu có dòng định mức lớn hơn dòng làm việc và chừa dự phòng. Với hệ 3 pha, dòng đi qua mỗi cọc pha chính là dòng của pha đó, nên bạn chọn dòng định mức domino theo dòng pha lớn nhất chứ không phải tổng ba pha cộng lại.
Trong dải hàng phổ biến cho tủ dân dụng và thương mại nhỏ, cầu đấu domino có các mức dòng định mức thường gặp như sau. Đây là các mốc dòng theo dải sản phẩm, cách chọn tương đối chứ không phải thông số gắn với một model cụ thể.
| Dòng làm việc của pha | Mức dòng định mức domino nên chọn | Ghi chú |
|---|---|---|
| Tới khoảng 8-12A | 15A | Nhánh chiếu sáng, ổ cắm nhẹ |
| Khoảng 15-18A | 20 – 25A | Nhánh ổ cắm, tải hỗn hợp |
| Khoảng 20-25A | 30A | Nhánh tải trung bình |
| Khoảng 35-45A | 45 – 60A | Nhánh tổng nhỏ, tủ thương mại |
Vì sao phải chừa dự phòng thay vì chọn sát dòng làm việc? Cầu đấu là điểm tiếp xúc, nếu chạy sát dòng định mức trong thời gian dài thì mối nối nóng lên, làm lỏng vít và tăng điện trở tiếp xúc theo thời gian. Chọn dư một bậc dòng giúp mối nối chạy mát, bền hơn. Ngoài dòng, bạn còn phải khớp tiết diện dây với miệng cọc: dây quá to nhét không lọt, dây quá nhỏ siết không chặt đều là lỗi hay gặp, nên hãy chọn cầu đấu có cỡ cọc khớp đúng tiết diện dây thực tế của nhánh.

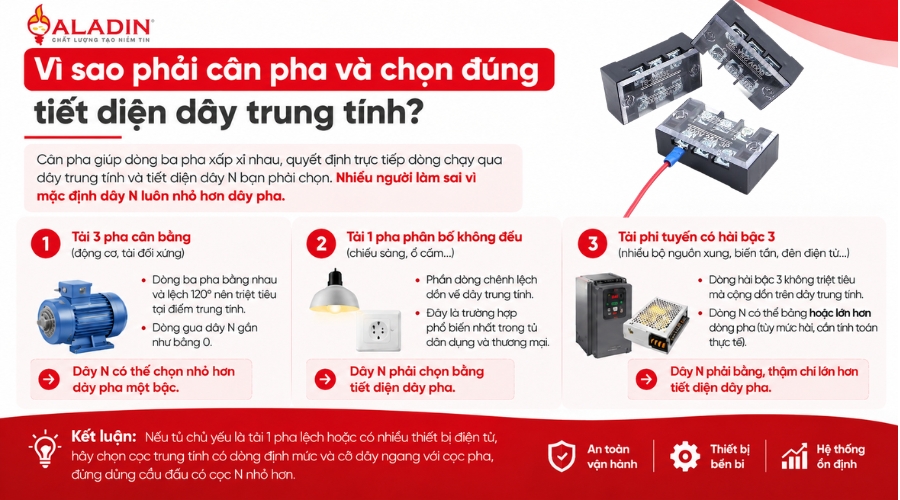

Vì sao phải cân pha và chọn đúng tiết diện dây trung tính?
Cân pha nghĩa là chia đều tải 1 pha lên cả ba pha L1, L2, L3 sao cho dòng ba pha xấp xỉ nhau. Việc này quyết định trực tiếp dòng chạy qua dây trung tính và do đó quyết định tiết diện dây N bạn phải chọn ở cầu đấu. Đây là chỗ nhiều người làm sai vì mặc định dây N luôn nhỏ hơn dây pha.
Có ba tình huống với dây trung tính, và mỗi tình huống cho một cách chọn tiết diện khác nhau:
- Tải 3 pha cân bằng (động cơ, tải đối xứng): dòng ba pha bằng nhau và lệch 120 độ nên chúng triệt tiêu tại điểm trung tính, dòng qua dây N gần như bằng 0. Lúc này dây N có thể chọn nhỏ hơn dây pha một bậc.
- Tải 1 pha phân bố không đều (chiếu sáng, ổ cắm chia lệch giữa các pha): phần dòng chênh lệch dồn về dây trung tính, nên dây N phải chọn bằng tiết diện dây pha. Đây là trường hợp phổ biến nhất trong tủ dân dụng và thương mại, đừng vô tình để dây N nhỏ hơn dây pha.
- Tải phi tuyến có hài bậc 3 (nhiều bộ nguồn xung, biến tần, đèn điện tử): dòng hài bậc 3 của cả ba pha không triệt tiêu mà cộng dồn trên dây trung tính. Dòng N khi đó có thể bằng hoặc lớn hơn dòng pha, nên tiết diện dây N phải bằng, thậm chí lớn hơn dây pha (con số cụ thể tùy mức hài, cần verify theo tính toán thực tế). Với những tủ tải điện tử nặng, bỏ qua điều này là nguyên nhân âm thầm làm nóng dây trung tính.
Kết luận thực dụng cho việc chọn cầu đấu: nếu tủ của bạn chủ yếu là tải 1 pha lệch hoặc có nhiều thiết bị điện tử, hãy chọn cọc trung tính có dòng định mức và cỡ dây ngang với cọc pha, đừng dùng thanh domino có cọc N nhỏ hơn. Bài này chỉ chạm dây trung tính và tiếp địa ở mức chọn cực và tiết diện; vai trò chi tiết của từng dây mát, trung tính, tiếp địa là một chủ đề riêng.
Cầu đấu domino tới bao nhiêu A là đủ, khi nào phải dùng loại khác?
Cầu đấu domino kiểu thanh vít siết phù hợp cho tủ dân dụng và thương mại nhỏ với dòng tới khoảng 60A mỗi cực. Trong dải này, dòng thường gặp là 10, 15, 20, 25, 30, 45 và 60A, đủ cho phần lớn nhánh chiếu sáng, ổ cắm, tải hỗn hợp và tủ tổng nhỏ. Dải cầu đấu domino của Aladin Electric phục vụ đúng phân khúc này.
Khi nào bạn nên chuyển sang loại khác? Khi tải vượt quá dải nói trên hoặc yêu cầu lắp đặt khác, cụ thể:
- Dòng lớn hơn 60A hoặc tủ động lực công suất lớn: nên dùng cầu đấu kiểu công nghiệp gắn thanh ray DIN, hoặc chuyển sang đấu bằng thanh cái (busbar) đồng, vốn tản nhiệt và chịu dòng cao tốt hơn thanh domino nhựa.
- Tủ công nghiệp cần tháo lắp nhanh, nhiều nhánh: cầu đấu DIN dạng module cho phép ghép mở rộng và đánh số quy chuẩn, thuận cho bảo trì.
- Môi trường rung, ẩm, bụi đặc thù: cần loại cầu đấu có cấp bảo vệ và cơ cấu kẹp phù hợp, không phải thanh domino nhựa thông thường.
Với các loại công nghiệp DIN hay busbar chịu dòng cao, thông số cụ thể phụ thuộc từng dòng sản phẩm và nhà sản xuất, nên khi chọn bạn hãy đối chiếu theo tài liệu của loại đó thay vì áp số của cầu đấu domino nhựa. Nếu bạn cần chọn đúng cầu đấu domino cho tủ dân dụng hoặc thương mại nhỏ, tham khảo dải cầu đấu domino điện tại Aladin Electric để khớp số cực, dòng định mức và cỡ cọc với hệ 3 pha của mình.
Tóm lại, làm hệ 3 pha với cầu đấu domino thì ba việc phải chuẩn ngay từ đầu: chọn đúng số cực theo cấu hình 3, 4 hay 5 dây; gán cọc L1 – L2 – L3 – N – PE và giữ thống nhất một bộ chuẩn màu; chọn dòng định mức có dự phòng và đặc biệt là tiết diện dây trung tính đúng theo kiểu tải. Nắm chắc ba điểm này là bạn đã tránh được phần lớn lỗi đấu nối 3 pha ngay tại cầu đấu.
