Cầu đấu chia dây điện là cách dùng cầu đấu (domino, terminal block) làm điểm gộp để đưa một dây nguồn vào rồi tách ra nhiều nhánh cấp cho nhiều tải, thường đặt sau aptomat và bố trí gọn trong tủ điện. Bản thân cầu đấu không tự chia dòng: bạn phải nối chung các cực lại với nhau bằng dây nối tắt hoặc thanh nối (jumper) thì một điểm vào mới ra được ba, sáu nhánh hay nhiều hơn. Bài này đi sâu vào tô-pô chia dòng đó, thứ mà phần lớn tài liệu về domino bỏ trống, để bạn đấu 1 vào nhiều ra mà không chọn sai định mức hay nghẽn dây trục.

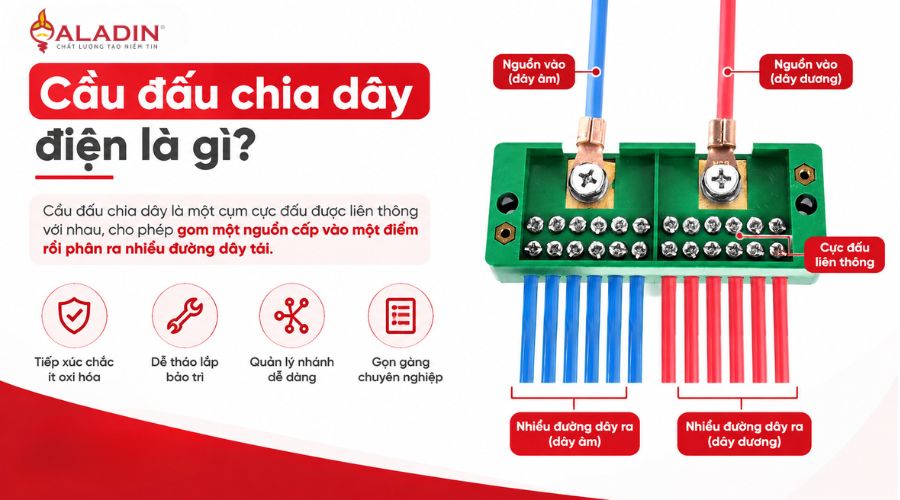

Cầu đấu chia dây điện là gì?
Cầu đấu chia dây là một cụm cực đấu được liên thông với nhau, cho phép gom một nguồn cấp vào một điểm rồi phân ra nhiều đường dây tải. Nó không phải một loại domino riêng biệt: bạn dùng chính cầu đấu khối hoặc cầu đấu thanh thông thường, rồi tổ chức cách đấu để nó thực hiện chức năng chia dòng.
Về cấu tạo, mỗi cực là một khối dẫn điện (thường đồng thau) nằm trong khung nhựa cách điện, siết dây bằng vít. Khi bạn nối liền nhiều cực thành một dải điện thế chung, dòng từ dây vào sẽ tỏa đều sang các dây ra cắm vào dải đó. Muốn nắm rõ sự khác nhau giữa cầu đấu khối và cầu đấu thanh, số cực, kiểu vít siết thì bạn nên xem trước bài các loại cầu đấu điện domino, ở đây chỉ tập trung vào việc chia dây.
Vì sao thợ điện hay chọn cầu đấu để chia dây thay vì xoắn dây rồi quấn băng keo? Vì điểm nối bắt vít trên cầu đấu ổn định hơn nhiều: tiếp xúc chắc, ít oxi hóa, dễ tháo lắp bảo trì, và mỗi nhánh có một vị trí cố định để dò khi sự cố. Trong tủ điện, một dải cầu đấu chia dây gọn gàng còn giúp bạn đánh số nhánh rõ ràng, khác hẳn mớ dây xoắn khó truy vết.
Nguyên lý chia dòng: dòng tổng bằng tổng dòng các nhánh
Khi bạn chia một nguồn ra nhiều nhánh qua cầu đấu, dòng điện chạy qua điểm gộp chung luôn bằng tổng dòng của tất cả các nhánh cộng lại (theo định luật Kirchhoff về dòng điện tại một nút). Đây là con số quyết định mọi lựa chọn phía sau, không phải dòng của từng nhánh nhỏ.
Ví dụ định tính để bạn hình dung: một nguồn chia ra ba nhánh, mỗi nhánh kéo khoảng vài ampe, thì điểm chung phải gánh tổng của cả ba. Chia thành sáu nhánh thì điểm chung gánh tổng của sáu. Từng cực nhánh chỉ chịu dòng của riêng nhánh đó, nhưng cực nối dây vào và cả cụm nối chung phải chịu toàn bộ dòng tổng. Đó là lý do bạn không thể nhìn một nhánh nhỏ rồi kết luận cầu đấu này thừa sức.
Trong thực tế tủ điện, ít khi tất cả các nhánh chạy hết công suất cùng lúc. Vì vậy khi tính dòng tổng thực sự đi qua điểm gộp, người ta nhân với hệ số đồng thời (thấp hơn 1) thay vì cộng thô toàn bộ dòng định mức các nhánh. Hệ số này phụ thuộc loại tải và cách vận hành, nên với hệ thống quan trọng bạn nên tính theo tiêu chuẩn thiết kế cụ thể thay vì áng chừng.
Sơ đồ 1 vào nhiều ra đấu thế nào?
Cầu đấu không tự nối các cực với nhau. Để một dây vào ra được nhiều nhánh, bạn phải chủ động liên thông các cực cùng phía bằng một trong hai cách: dùng dây nối tắt bắt từ cực này sang cực kia, hoặc dùng thanh nối (jumper, comb) cài ngang qua nhiều cực liền nhau. Không làm bước này thì mỗi cực chỉ là một điểm nối rời, không có chia dòng.
Cách dùng dây nối tắt: bạn cắm dây nguồn vào một cực, rồi dùng các đoạn dây ngắn cùng tiết diện bắt nối từ cực đó sang các cực bên cạnh, tạo thành một dải điện thế chung. Từ mỗi cực trong dải, bạn kéo một dây nhánh đi ra. Muốn 1 ra 3 thì nối chung 4 cực (1 vào, 3 ra); muốn 1 ra 6 thì nối chung nhiều cực hơn theo cùng nguyên tắc.
Cách dùng thanh nối tiện hơn cho dải nhiều cực liền nhau: thanh nối kim loại cài một lần là liên thông cả cụm, giảm số mối bắt vít và gọn hơn hẳn trong tủ. Lưu ý quan trọng ở cả hai cách: đoạn dây nối tắt và thanh nối cũng phải đủ tiết diện để gánh dòng đi qua chúng, vì các đoạn gần dây vào phải mang gần như toàn bộ dòng tổng. Dây nối tắt quá nhỏ so với dòng tổng là một lỗi kín, khó phát hiện cho tới khi điểm đó nóng lên.
Với tủ điện dân dụng hay tủ phân phối nhỏ, dải cầu đấu chia dây thường đóng vai trò một điểm phân phối trung tính hoặc phân phối pha sau thiết bị bảo vệ, giúp bạn tách gọn từng lộ đèn, lộ ổ cắm, lộ thiết bị mà không phải đấu chồng nhiều dây vào một cực.
Chọn định mức cầu đấu chia dây theo cái gì?
Bạn chọn định mức dòng của cầu đấu chia dây theo dòng tổng chạy qua điểm gộp chung, không phải theo dòng của một nhánh. Đây đúng là chỗ hay chọn sai: nhiều người thấy mỗi nhánh chỉ vài ampe nên lấy cầu đấu định mức thấp, trong khi cực nối chung và cực dây vào đang phải gánh tổng của tất cả các nhánh.
Nguyên tắc thực hành: xác định dòng tổng thực tế qua điểm gộp (đã tính hệ số đồng thời), rồi chọn cầu đấu có dòng định mức lớn hơn con số đó một khoảng dự phòng, tương tự cách bạn chừa dư khi chọn dây và thiết bị đóng cắt. Đừng chạy cầu đấu sát ngưỡng định mức của nó, vì điện trở tiếp xúc tại mối vít luôn sinh nhiệt và nhiệt độ trong tủ thường cao hơn ngoài trời.
Việc chọn chi tiết theo số cực, mức dòng định mức cụ thể và loại tiết diện dây tương thích thì tùy dòng sản phẩm, bạn cân nhắc theo nhu cầu từng tủ. Ở mức tiêu chuẩn, cầu đấu (terminal block) có tiêu chuẩn quốc tế IEC 60947-7-1 quy định về đặc tính và thử nghiệm; hệ thống điện hạ áp tại Việt Nam tuân theo các TCVN, QCVN liên quan. Với hàng phổ thông không kèm datasheet đầy đủ, bạn nên chọn định mức thoáng và không suy đoán con số chịu tải từ kích thước bề ngoài. Dải cầu đấu domino chia dây tại Aladin Electric có nhiều mức dòng và số cực để bạn đối chiếu với dòng tổng đã tính.

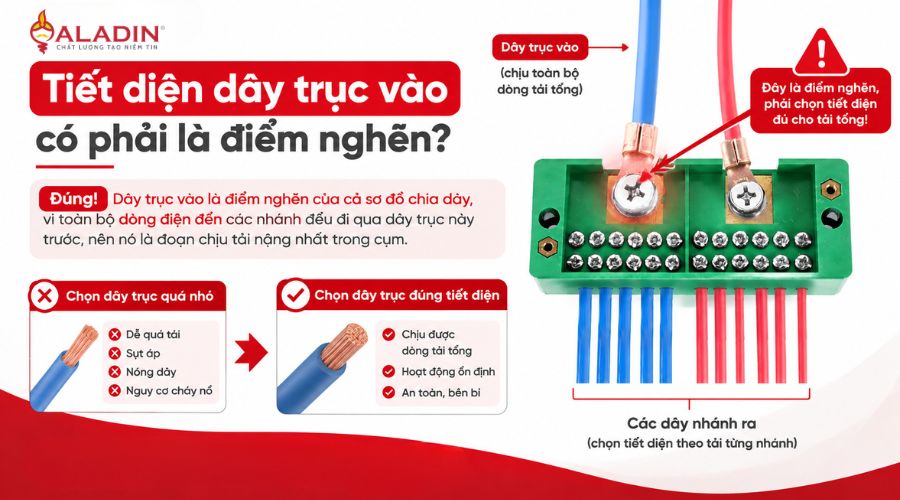

Tiết diện dây trục vào có phải là điểm nghẽn?
Đúng, dây trục vào (dây nguồn cấp cho điểm gộp) là điểm nghẽn của cả sơ đồ chia dây, nên tiết diện của nó phải đủ cho tải tổng, dù mỗi dây nhánh đi ra rất nhỏ. Toàn bộ dòng đến các nhánh đều đi qua dây trục này trước, nên nó là đoạn chịu tải nặng nhất trong cụm.
Sai lầm thường gặp là chọn dây trục theo cảm giác từng nhánh nhỏ: thấy nhánh đèn chỉ cần dây mảnh nên kéo luôn dây trục cũng mảnh. Kết quả là dây nhánh mát mẻ nhưng dây trục quá tải âm ỉ, sụt áp và nóng lên ở đoạn ai cũng nghĩ là an toàn. Dây trục phải được chọn theo dòng tổng đã nhân hệ số đồng thời, giống như bạn chọn cầu đấu.
Về tương quan tiết diện và dòng tải, mỗi cỡ dây có một khả năng mang dòng khác nhau, phụ thuộc vật liệu, cách đi dây và nhiệt độ môi trường. Bạn tra theo bảng chọn tiết diện dây theo dòng tải và quy đổi giữa mm vuông với AWG khi cần, thay vì nhớ áng chừng. Nguyên tắc bất biến ở đây: tiết diện dây trục quyết định theo tải tổng tại điểm nghẽn, các nhánh chọn theo tải riêng của nhánh.
Chia dây sau aptomat có an toàn không?
Chia dây sau aptomat là cách làm phổ biến và hợp lý, nhưng bạn cần hiểu đúng vai trò: cầu đấu chỉ là điểm nối, nó không có chức năng bảo vệ. Toàn bộ cụm chia dây được bảo vệ bởi thiết bị đóng cắt (CB, aptomat) đặt phía trước nó, nên cấu hình bảo vệ mới là thứ quyết định độ an toàn.
Nếu chỉ có một aptomat tổng phía trước rồi chia thẳng ra nhiều nhánh qua cầu đấu, thì khi một nhánh bị chập, aptomat tổng sẽ nhảy và cắt luôn toàn bộ các nhánh còn lại. Sự cố ở một lộ làm mất điện cả cụm, và bạn khó khoanh vùng nhánh nào hỏng. Với tải nhỏ, ít quan trọng thì chấp nhận được; nhưng hệ thống cần liên tục thì đây là điểm yếu.
Cách xử lý là bảo vệ chọn lọc: sau điểm gộp, mỗi nhánh (hoặc nhóm nhánh) đi qua một CB nhánh riêng có dòng định mức phù hợp với tải và tiết diện dây nhánh đó. Khi một nhánh sự cố, chỉ CB của nhánh đó cắt, các nhánh khác vẫn chạy và bạn cô lập được đúng chỗ hỏng. Muốn dùng đúng cách, bạn cần phối hợp dòng định mức giữa CB tổng và các CB nhánh, và luôn nhớ cầu đấu chia dây tự nó không thay thế được các CB nhánh này.
Lưu ý an toàn khi chia dây qua domino
Điểm nối là nơi hỏng hóc hay bắt đầu, nên vài lưu ý sau giúp cụm chia dây của bạn bền và không sinh nhiệt bất thường. Chúng đều xoay quanh một ý: điểm gộp chung gánh dòng lớn nên mọi chi tiết ở đó phải đủ khỏe.
- Siết đủ lực vít. Vít lỏng làm tăng điện trở tiếp xúc, sinh nhiệt và lâu dần gây cháy đen mối nối. Siết chặt vừa đủ theo hướng dẫn của cầu đấu, không siết non cũng không ép quá làm hỏng ren hay đứt sợi dây.
- Không chạy vượt dòng định mức. Luôn đối chiếu dòng tổng qua điểm gộp với định mức của cầu đấu, chừa dự phòng. Cụm chia dây chạy sát ngưỡng trong tủ nóng rất dễ quá nhiệt.
- Đủ tiết diện cho cả dây trục lẫn dây nối tắt. Dây trục theo tải tổng, thanh nối và dây nối tắt gần đầu vào cũng phải gánh gần toàn bộ dòng tổng, đừng để chúng nhỏ hơn dây trục.
- Đề phòng oxi hóa và nóng tiếp xúc. Bề mặt cực bị oxi hóa theo thời gian làm điện trở tăng dần, điểm nối nóng lên dù dòng không đổi. Kiểm tra định kỳ, siết lại vít và thay cầu đấu khi thấy dấu cháy sém.
- Chọn cầu đấu có nhựa cách điện chịu nhiệt và cực dẫn tốt. Chất lượng vật liệu quyết định độ bền dài hạn của điểm chia dòng, nhất là ở tủ vận hành liên tục.
Chia dây qua cầu đấu là kỹ thuật đơn giản nhưng dễ sai ở chỗ vô hình: chọn định mức và tiết diện theo nhánh nhỏ thay vì theo dòng tổng ở điểm nghẽn. Nắm đúng nguyên lý dòng tổng bằng tổng dòng các nhánh, đấu nối chung cực bằng thanh nối đủ tải, chọn dây trục theo tải tổng và bố trí CB nhánh để cô lập sự cố là bạn có một cụm chia dây gọn, an toàn và dễ bảo trì. Khi cần chọn dải cầu đấu domino theo số cực và mức dòng phù hợp cho tủ của mình, bạn có thể tham khảo và liên hệ đội kỹ thuật Aladin Electric để được tư vấn.
